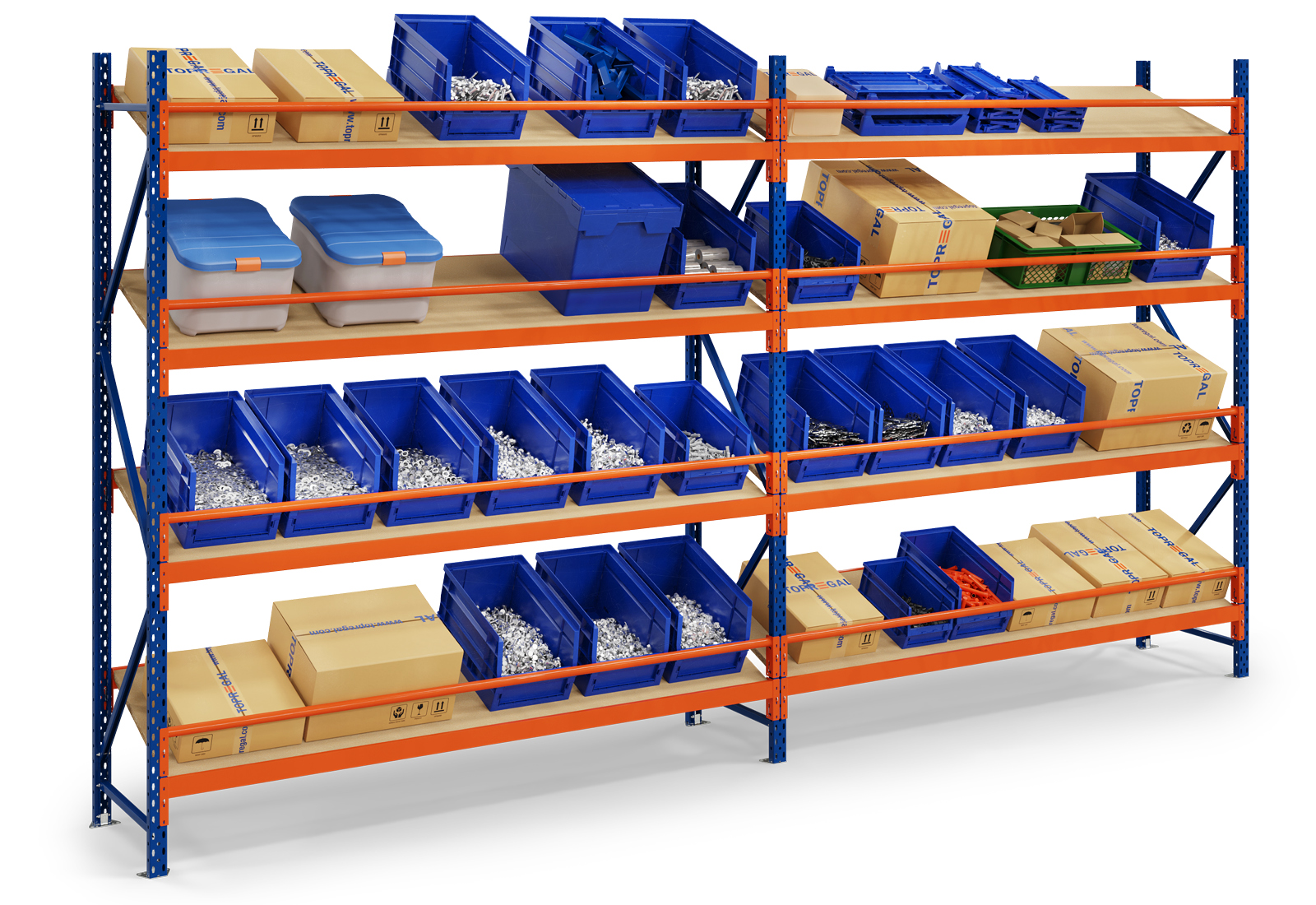

As estantes inclinadas são frequentemente utilizadas para a armazenagem e distribuição de peças pequenas. As vantagens das prateleiras inclinadas na base de uma estante de armazenamento são óbvias. O funcionário do armazém pode ver imediatamente o stock de mercadorias, os artigos de armazenamento soltos podem deslizar directamente para a frente e, assim, o espaço de armazenamento é utilizado de forma optimizada.

Seleccione a sua unidade de prateleiras inclinadas

Comprimento
Attribute
Altura
Attribute
Profundidade
Attribute
Número de níveis
Attribute

Estantes inclinadas sucesso de vendas

Vista

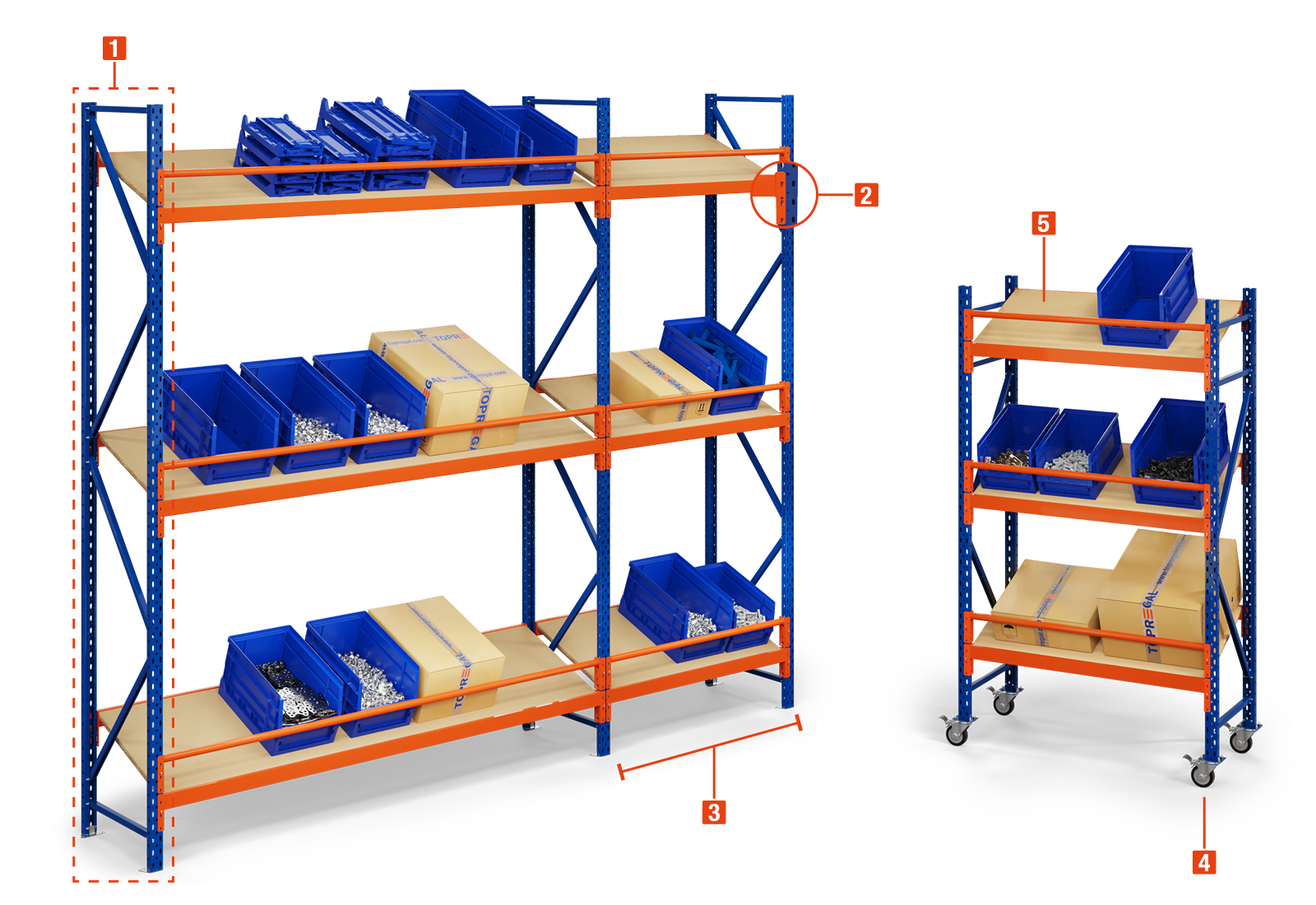

Descrição do produto

Estantes inclinadas tipo SR2000

Cargas de baía - estacionárias 1500kg / móveis 300kg


  • Altura das prateleiras 2m - 4m

  • Ideal para armazenamento de caixas de armazenamento abertas, caixas de pastor e peças pequenas

  • As vigas transversais são os suportes de carga de uma prateleira inclinada. Ajustáveis individualmente em altura em incrementos de 5 cm. Disponível em 110 cm e 220 cm

  • Prateleiras inclinadas com travessas redondas para protecção contra quedas

  • Prateleiras de madeira para uma arrumação óptima de produtos secos, por exemplo, caixas de cartão ou caixas de arrumação

  • Barras transversais redondas para protecção contra a queda de produtos de armazenamento

  • Também disponível como unidade móvel de prateleiras inclinadas

unidade móvel de prateleiras

  • ícone verificação Fácil de montar
  • ícone verificação Melhor preço
  • ícone verificação Todas as peças incluídas

Versões

Pintado para utilização em interiores

Vista geral dos montantes da estante de armazenagem LR2000

Verticais pintados

montantes da estante


  • alturas variáveis
  • Carga da baía: 1.500kg
  • Verticais completos, incluindo braços e secções de pés

(ver vista explodida da montagem do suporte)

Suporte

Dimensões

Dimensões

Variantes

Estacionária ou móvel

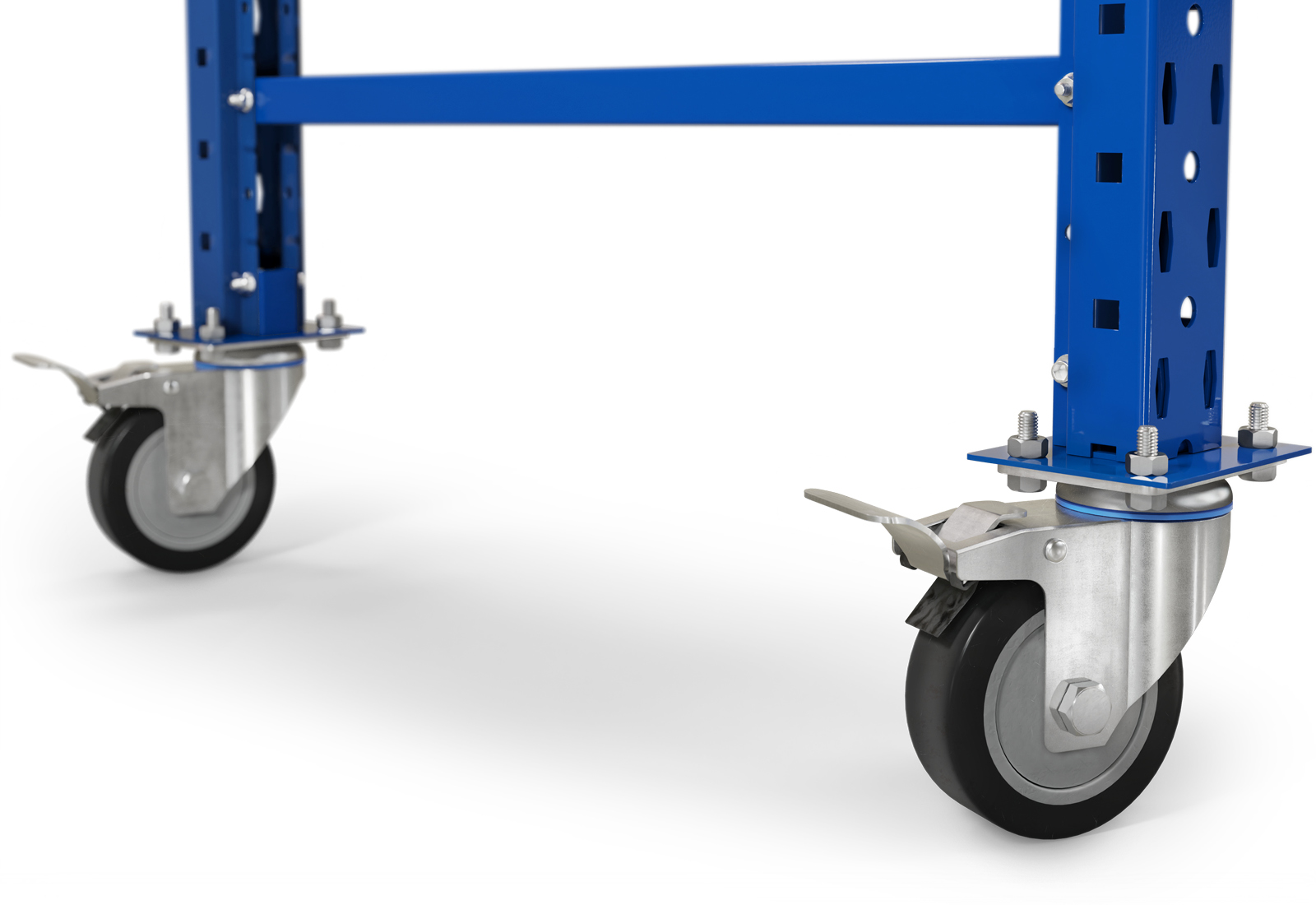

Com a base regulável em altura com rodízio, a sua prateleira móvel inclinada pode ser ajustada em altura até 40 cm. Isto resulta em alturas individualmente ajustáveis de 85 cm a 254 cm, consoante o tipo e o tamanho básico seleccionados.

Estante inclinada fixa

Estante inclinada fixa

Estantes móveis com base regulável em altura

Estantes móveis com base regulável em altura

Segurança contra quedas

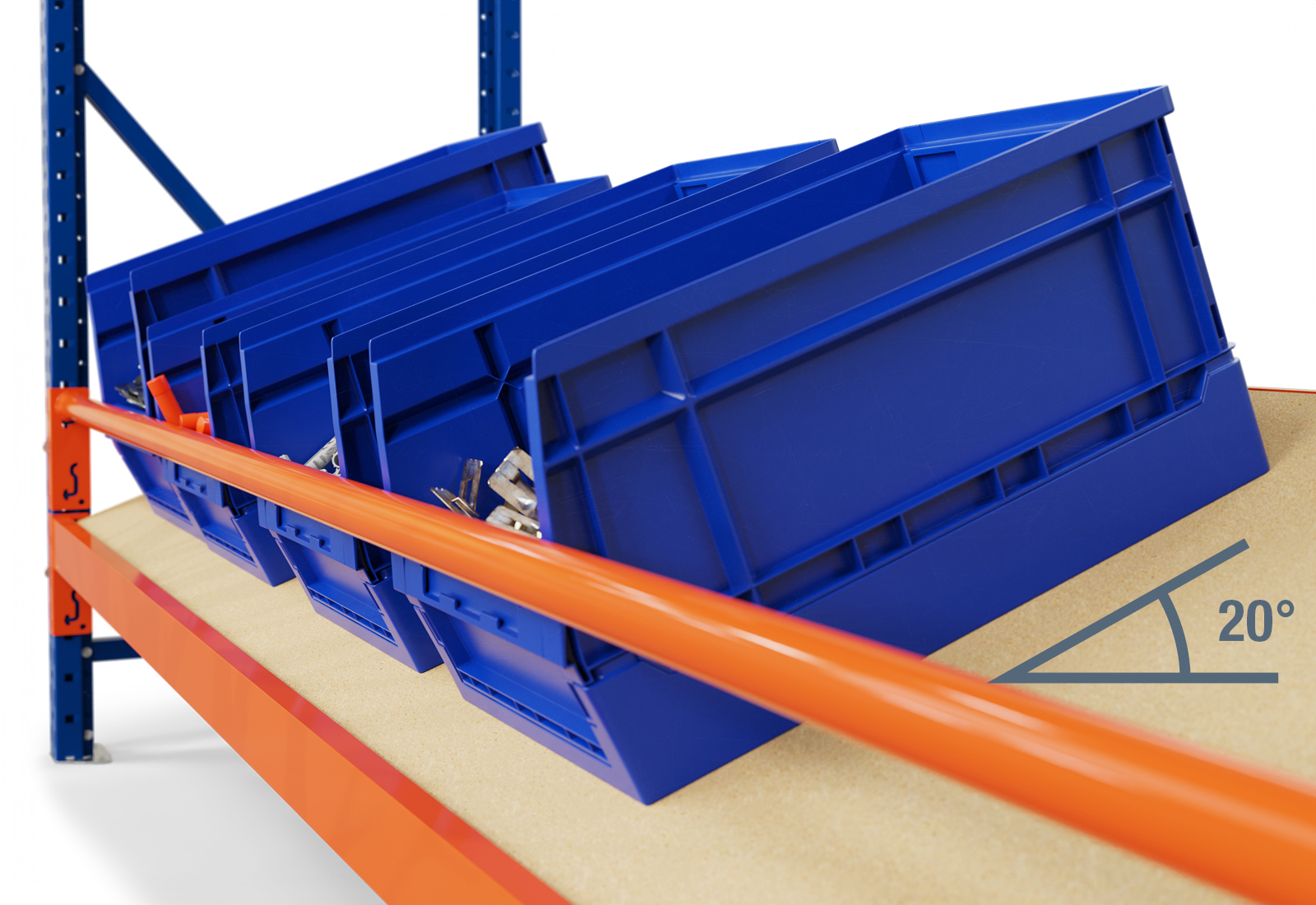

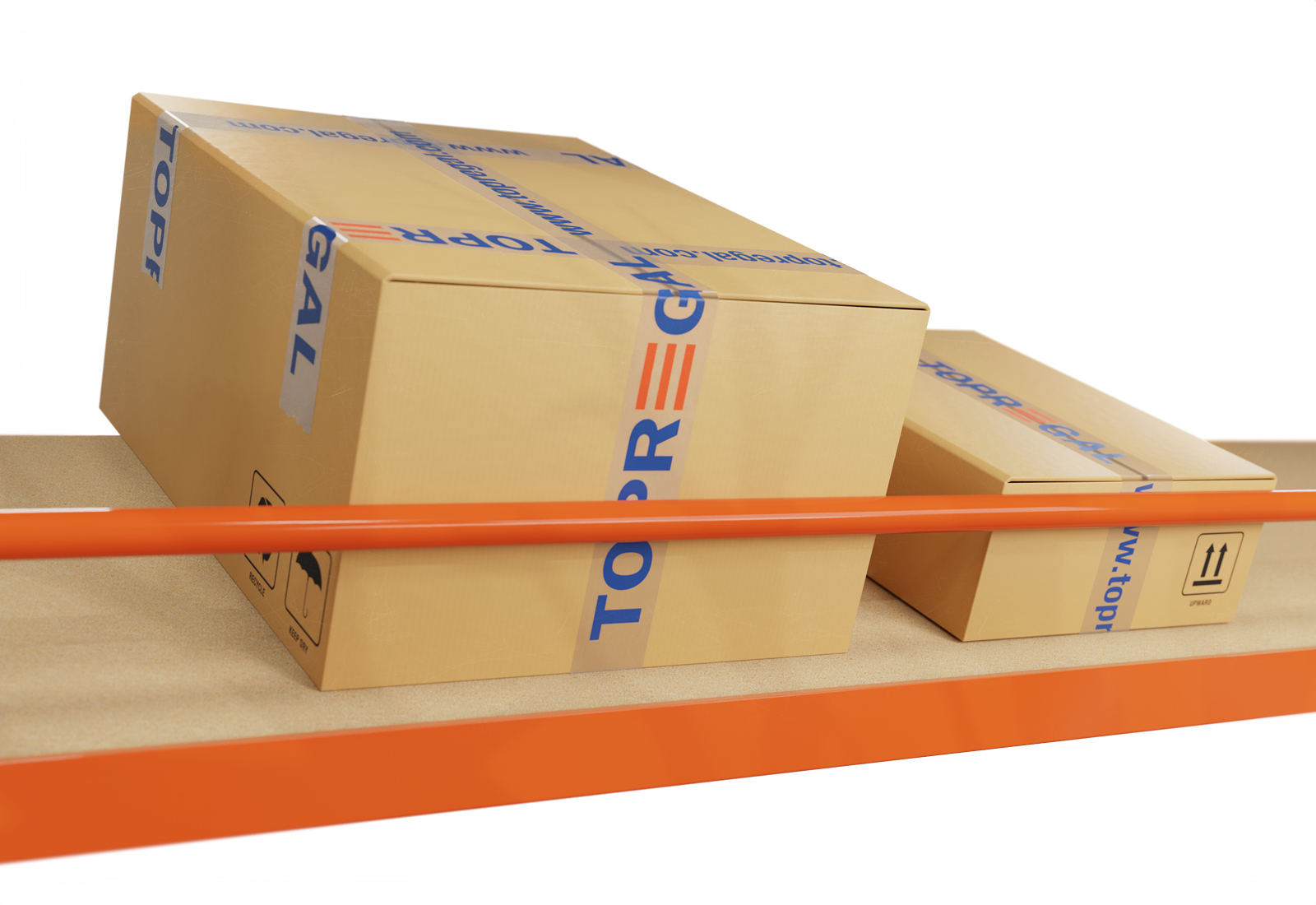

De série, as estantes inclinadas são fornecidas com travessas redondas para evitar a sua queda. A prateleira inclinada é encaixada num ângulo de 20 graus.

Segurança contra quedas

Segurança contra quedas

Carga do compartimento, da prateleira e do ponto

Carga do compartimento fixo máx. 1500 kg

Carga móvel do compartimento máx. 500 kg

  • Capacidade de carga total entre 2 montantes

Capacidade de carga total


Carga máxima da prateleira 300 kg por nível

  • Capacidade de carga total por nível de treliça ou por prateleira

Capacidade de carga total por nível


Carga pontual por placa de pé
com carga uniformemente distribuída máx. 1000 kg

  • Carga de um ponto gerada pelo montante da prateleira no chão

Carga de um ponto gerada pelo montante

Montar os montantes

Montar os montantes

Informações técnicas

Fixação ao solo Placa para pés

A fixação ao solo é efectuada com parafusos de ancoragem M8x55

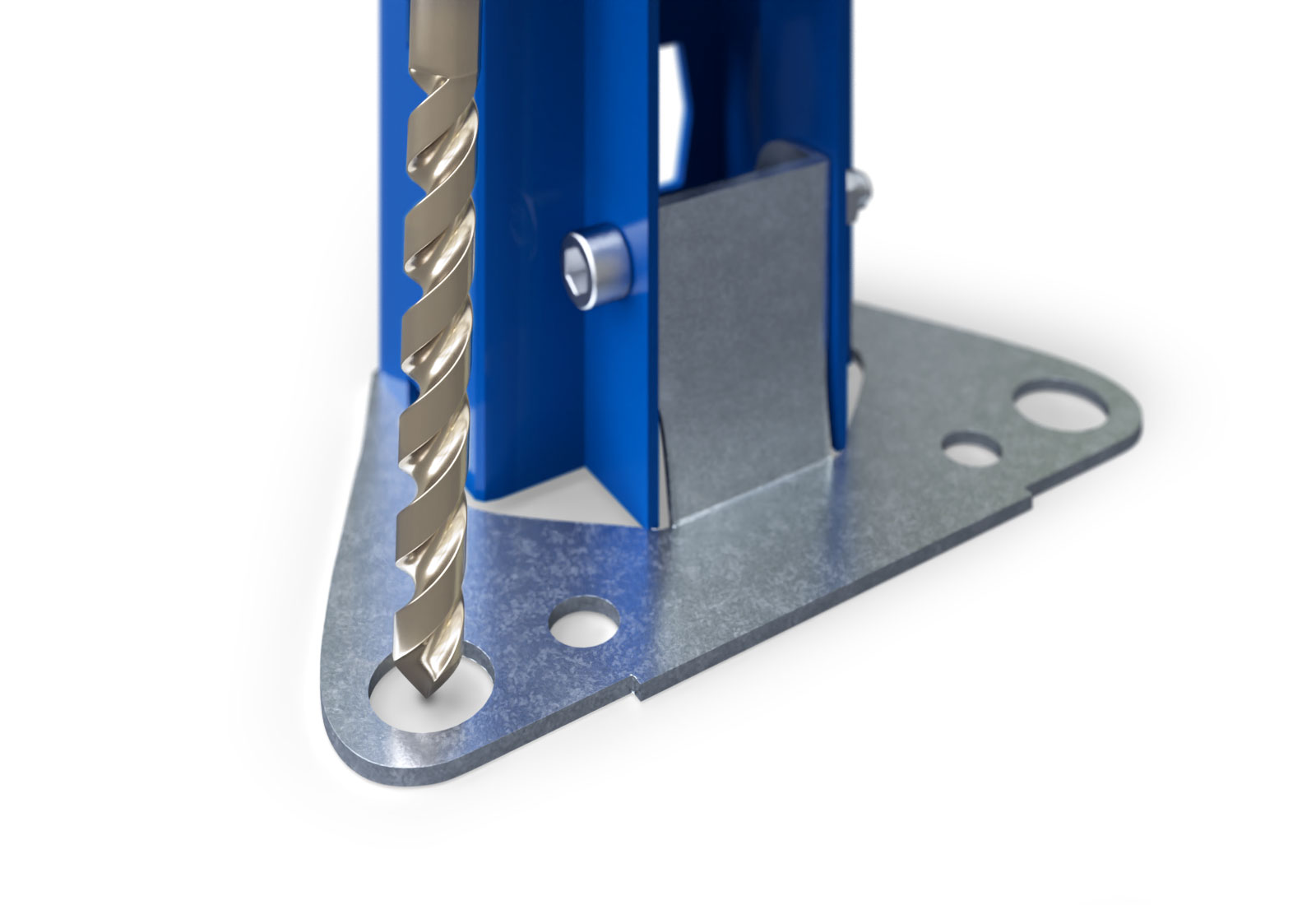

  • Furos: 8 mm Ø, 80 mm de profundidade

  • Furos de sopro

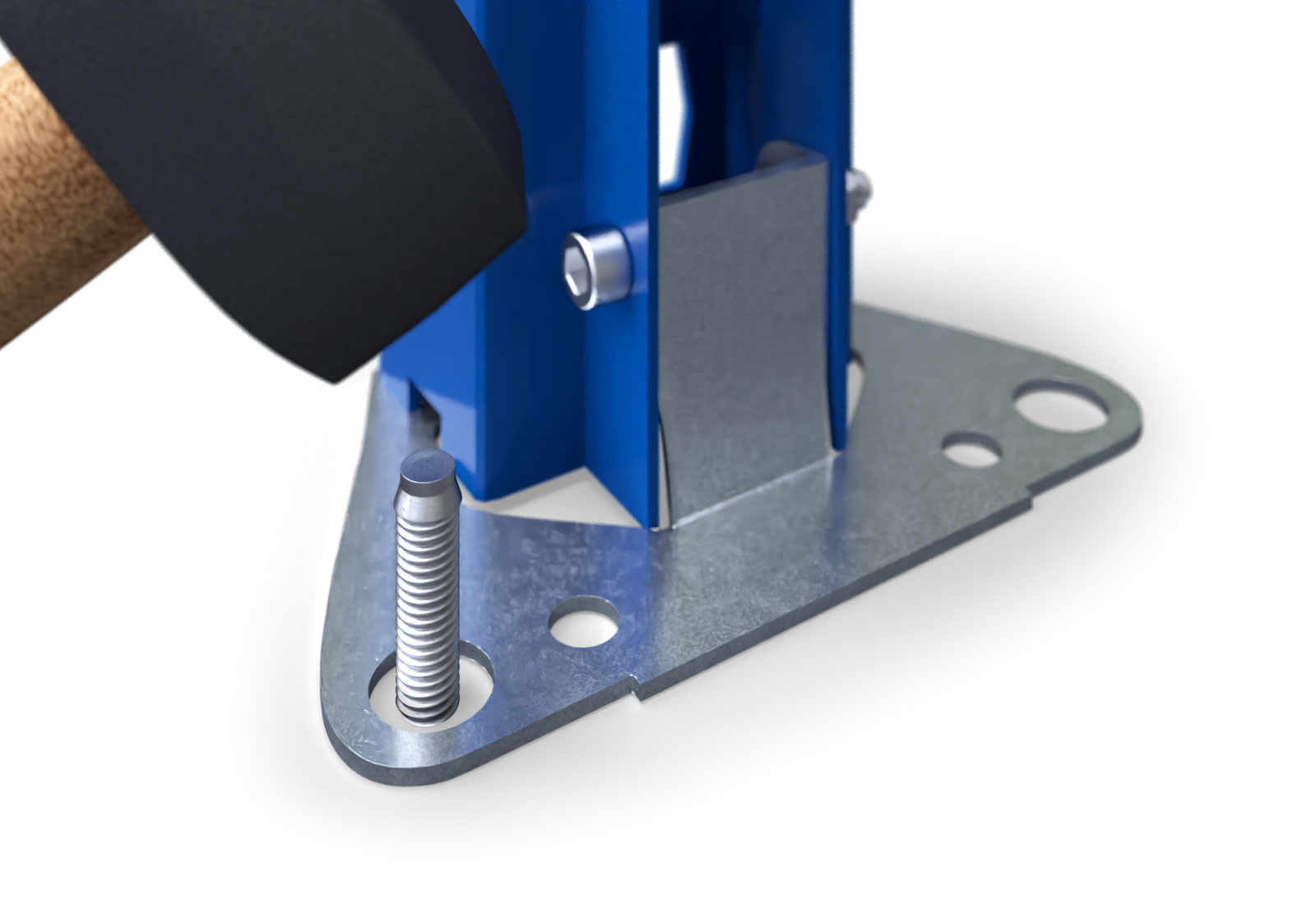

  • Martelar o parafuso de ancoragem no orifício perfurado

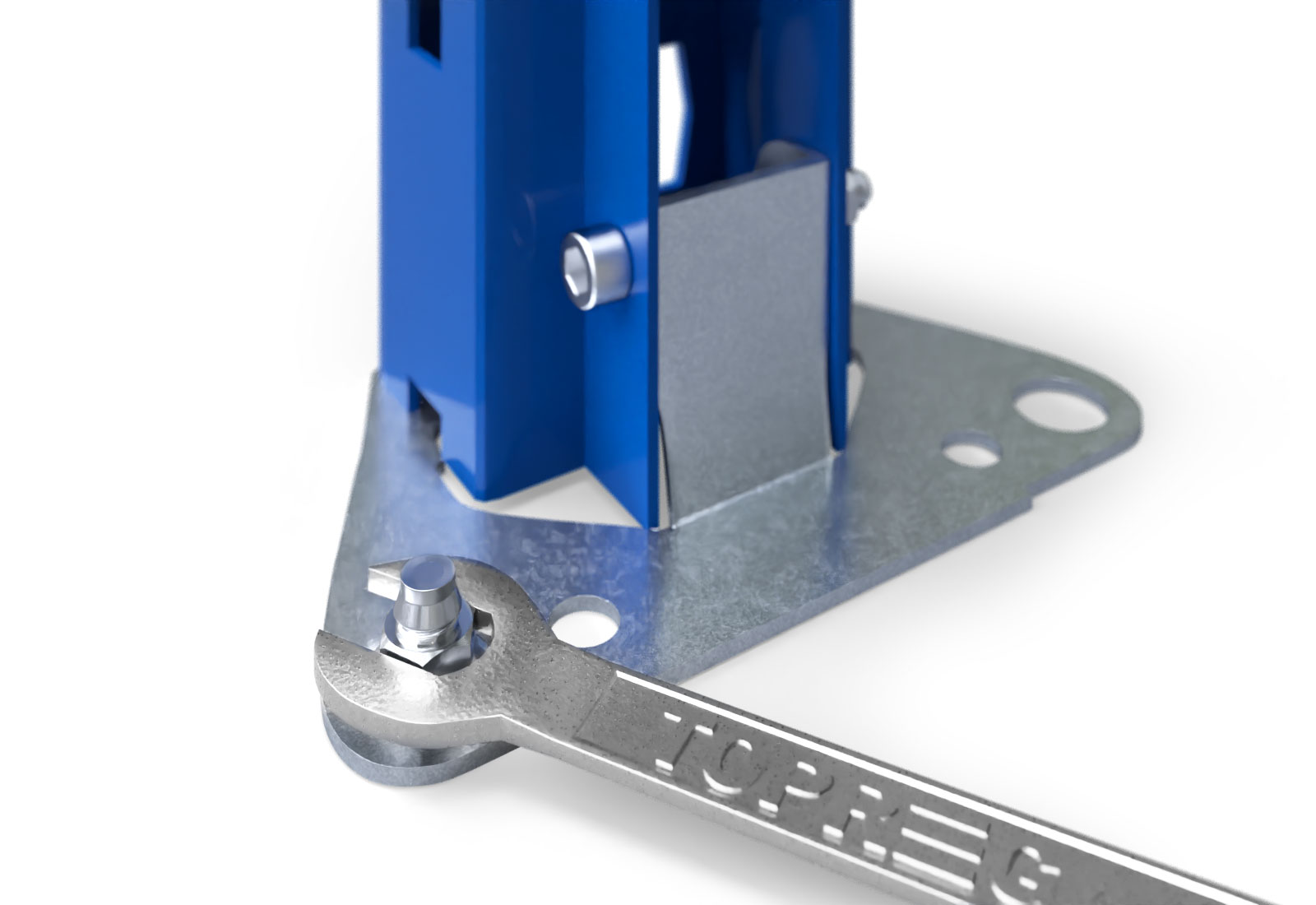

  • Apertar a porca com uma chave de boca ou similar

Se a altura da prateleira superior for inferior a 5 vezes a profundidade da prateleira, a prateleira não precisa de ser fixada ou protegida contra a inclinação.

Atenção: A fixação dos parafusos de ancoragem deve ser efectuada por profissionais.

A nossa equipa de montagem interna terá todo o prazer em efectuar a montagem profissional das suas prateleiras.

Saiba mais sobre as nossas montagens de estantes aqui

montagens de estantes

montagens de estantes

montagens de estantes

Construção modular

Devido à construção modular, uma prateleira existente pode ser acrescentada e ampliada em qualquer altura.

Construção modular

Dimensões do eixo

  • A dimensão do eixo descreve a largura de um compartimento de prateleira, bem como a distância entre dois montantes.

  • Oferecemos dimensões de eixo em larguras de 110 cm e 220 cm.

  • As dimensões do eixo podem ser combinadas livremente entre si

  • Configure a sua estante de armazenamento individualmente com os comprimentos de compartimento desejados. Graças à construção modular, as estantes podem ser ampliadas em qualquer altura.

Vigas transversais e suportes de montagem

Vigas transversais

Informações técnicas

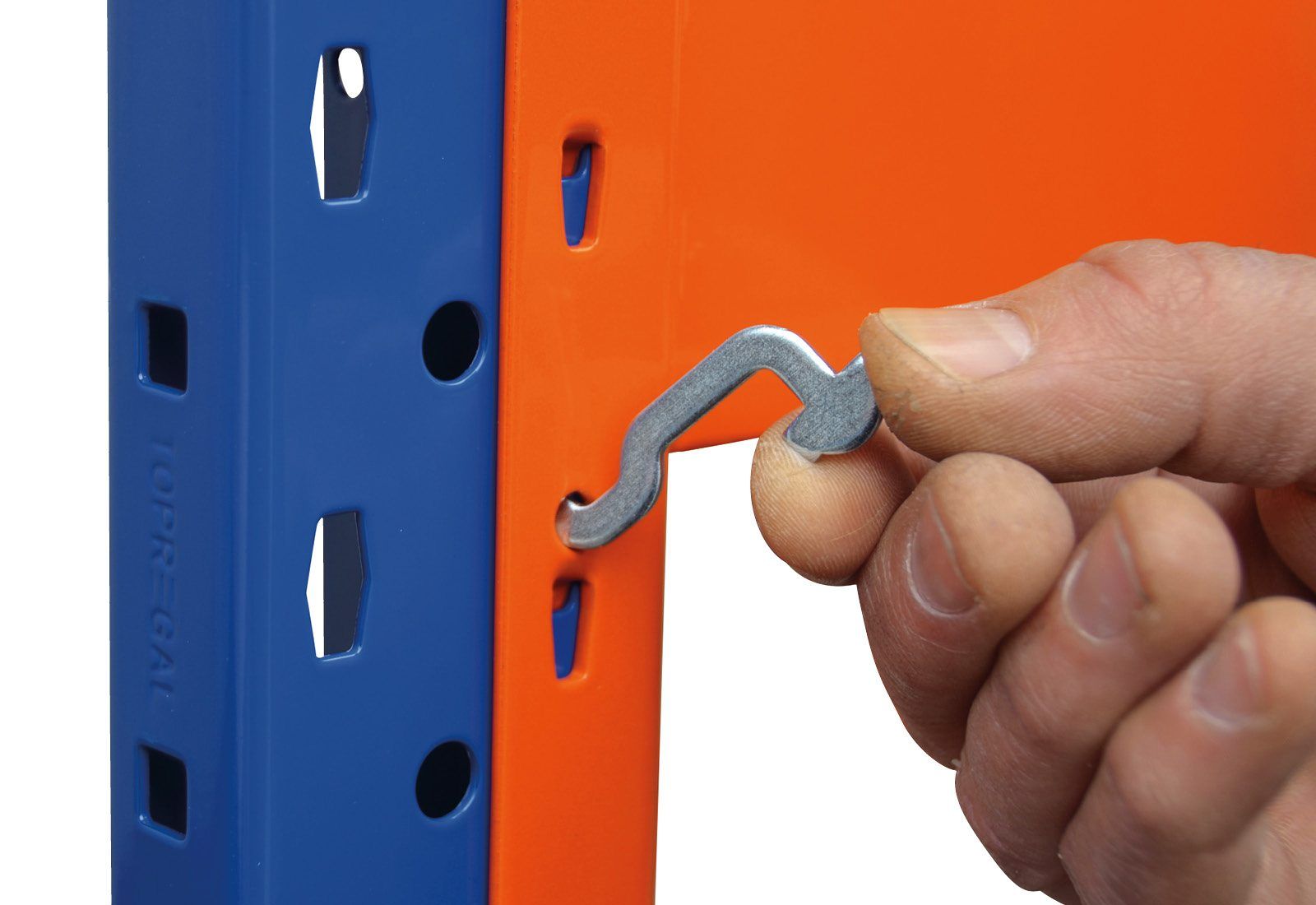

Fixação das travessas

Peças individuais necessárias: Prateleira vertical pré-montada, estrutura de suporte, cavilha de fixação.

Colocar os montantes pré-montados e encaixar as travessas no perfil do montante de ambos os lados, à altura desejada. Introduzir as cavilhas de bloqueio no orifício previsto para o efeito na travessa.

As treliças são encaixadas com um passo de 50 mm.

Atenção: Monte a última armação pelo menos 50 cm antes do fim do suporte!

Fixação das travessas

Fixação das travessas

Espaçadores

Montagem na parede / Ligação

Espaçadores

Espaçador de 20 cm para fixação standard na parede.

Espaçadores

Espaçador para o posicionamento paralelo de filas de prateleiras de arrumação. Em alternativa, as prateleiras podem ser aparafusadas directamente sem espaçador.


Cor: Prateleira superior azul (corresponde a RAL 5010).
Para alturas de prateleiras até 2,5 m, recomendamos a utilização de 2 espaçadores.
Para alturas de 3 m e superiores, recomendamos a utilização de 3 espaçadores.
Todos os materiais de montagem estão incluídos no preço e no âmbito da entrega.

Segurança operacional / regulamentação - DIN EN 15635, DGUV 108-007

Protecção contra colisão para sistemas de estantes

Protecção contra colisão

Protecção contra colisão para evitar possíveis danos no montante da estante.

As zonas de canto com tráfego de empilhadores devem estar equipadas com protecção contra colisão de acordo com a norma DIN EN 15365 & DGUV 108-007.

A nossa protecção contra colisões é testada e certificada de acordo com a norma DGUV 108-007 (anteriormente BGR234).

Protecção contra colisão

Cada protecção contra colisão é fornecida com quatro parafusos de ancoragem M12x100mm para fixação ao chão.

Protecção contra colisão

Exemplos de configurações possíveis

Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis
Exemplos de configurações possíveis

Exemplos de configurações possíveis

Exemplos de aplicações

Exemplos de aplicações

Exemplos de aplicações

Exemplos de aplicações

Exemplos de aplicações

Acessórios - adequados para o SR2000

Cacifos e armários

Cacifos e armários

ir directamente > para cacifos e armários

Protecção contra colisão

Protecção contra colisão

Directo > para  os acessórios de segurança

Furo e painel lateral

Furo e painel lateral

Diferentes versões > Para o orifício e painéis laterais

Travessa redonda

Travessa redonda

Directo > Para as  travessas  redondas

Fita magnética

Fita magnética

Diferentes larguras disponíveis > Para as fitas magnéticas

Placas de compensação de altura

Placas de compensação de altura

Directo >  para os calços

Caixas de armazenagem abertas

Caixas de armazenagem abertas

Várias larguras disponíveis > Para as caixas de armazenagem de frente aberta

Espaçador

Espaçador

Directo > Para o separador

Armazenamento óptimo de peças pequenas em estantes inclinadas

As estantes inclinadas são frequentemente utilizadas para o armazenamento e distribuição de peças pequenas. As vantagens das prateleiras inclinadas na base de uma estante de armazenamento são óbvias. O funcionário do armazém pode ver imediatamente o stock de mercadorias, os artigos soltos podem deslizar directamente para a frente e, assim, o espaço de armazenamento é utilizado de forma optimizada.

O princípio da prateleira inclinada provém do método japonês de optimização de processos Kanban. Aqui, as mercadorias que foram retiradas são directamente reabastecidas através do princípio da busca. Por isso, não é surpreendente que a prateleira inclinada seja também conhecida como prateleira Kanban. As mercadorias retiradas podem ser reabastecidas directamente a partir da parte de trás e, graças ao ângulo de 20° da prateleira, deslizam automaticamente para a frente, onde o suporte do tubo redondo de fixação mantém as mercadorias no lugar e sempre no mesmo sítio, prontas para serem retiradas. Isto significa que as peças que estão armazenadas há mais tempo podem ser retiradas primeiro e não é necessário reorganizar a mercadoria.

As peças muito pequenas, como os parafusos, são armazenadas em segurança em caixas de arrumação abertas ou em caixas facilmente visíveis. A TOPREGAL oferece acessórios adequados para prateleiras inclinadas e caixas de arrumação com abertura frontal em vários tamanhos para se adaptarem aos produtos a armazenar ou num conjunto mais económico com várias caixas de arrumação com abertura frontal dobráveis. Existe também uma solução prática para etiquetar as mercadorias armazenadas na prateleira inclinada - especialmente nas áreas mais altas que não são facilmente visíveis a olho nu: a fita magnética regravável.

Independentemente de a estante inclinada estar encostada a uma parede de um lado ou colocada no centro do armazém como estante inclinada dupla, se tiver de ser ampliada mais tarde, isso é possível em qualquer altura graças ao design modular simples. Para quem gosta de muita flexibilidade, também pode ser adquirida na variante de estante móvel inclinada ou adaptada posteriormente com um conjunto de rodízios. Para isso, é melhor contactar-nos brevemente.
