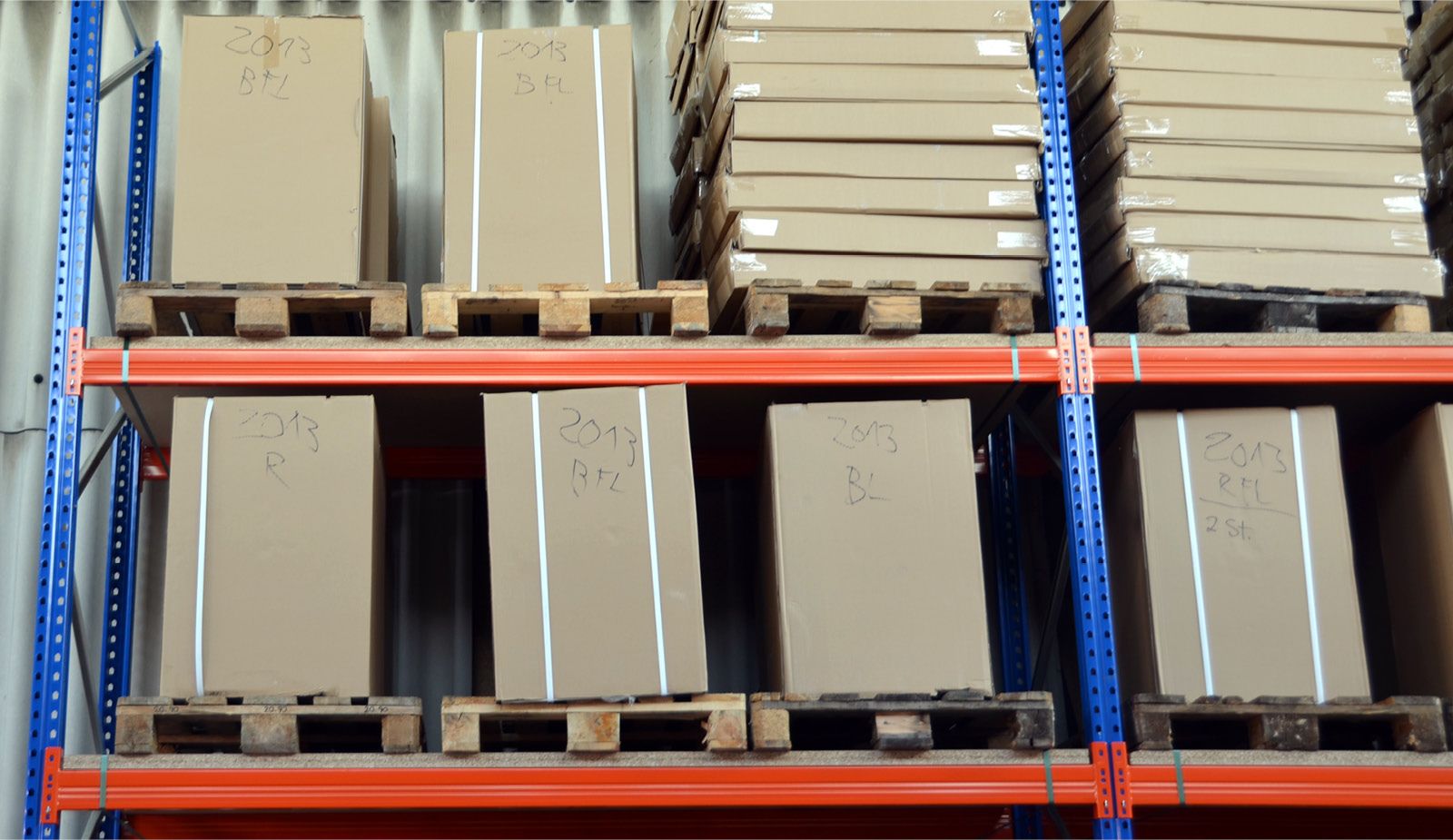

Estante para paletes do tipo PR9000
- Altura da estante 2m - 7,5m
- Profundidade da vertical 110cm ou 80cm
- Capacidade de carga até 1000 kg por palete
- Níveis ajustáveis individualmente em altura em incrementos de 5 cm
- Vários suportes
- Acessórios abrangentes
- Testado segundo a norma DIN EN 15512
- Fácil de montar
- Melhor preço
- Todas as peças incluídas
Testado segundo a norma DIN EN 15512Área de download
Instruções de montagem e ficha técnica
Qualidade dos nossos produtos
Testes voluntários das nossas estantes para paletes
Para nos submetermos a testes de qualidade externos, mandamos inspeccionar os nossos produtos anualmente.
As estantes são testadas quanto à carga, rigidez e estabilidade.
As especificações de capacidade de carga publicadas para as nossas estantes baseiam-se na norma DIN EN 15512.
As cargas máximas das prateleiras e dos compartimentos estão indicadas nas placas de carga incluídas no âmbito do fornecimento para confirmar as especificações
Versões
Pintadas para utilização em interiores
Clique aqui para ver os preços e a descrição geral do produto
Galvanizado a quente para utilização no exterior
Estantes galvanizadas a quente para utilização no exterior

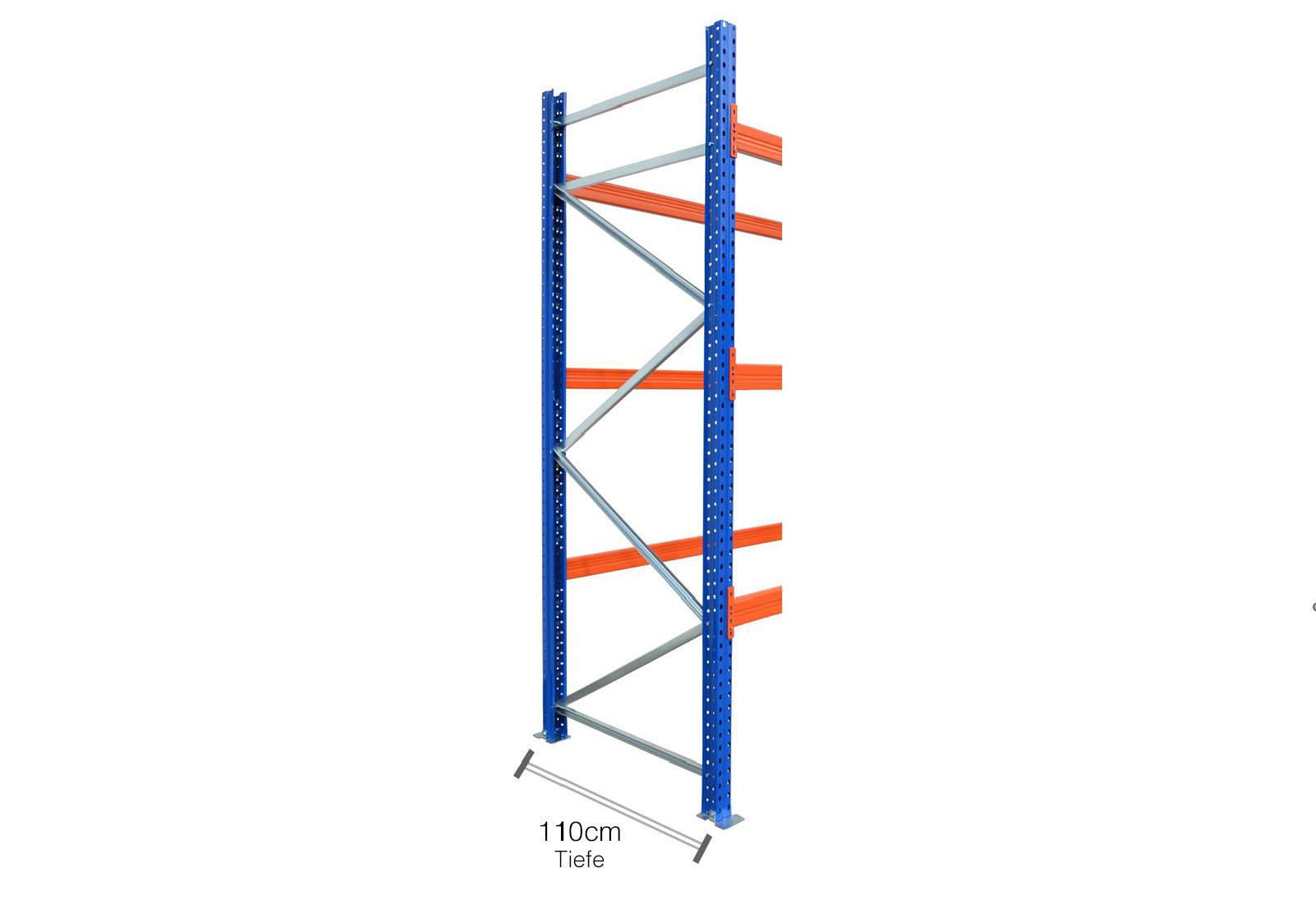

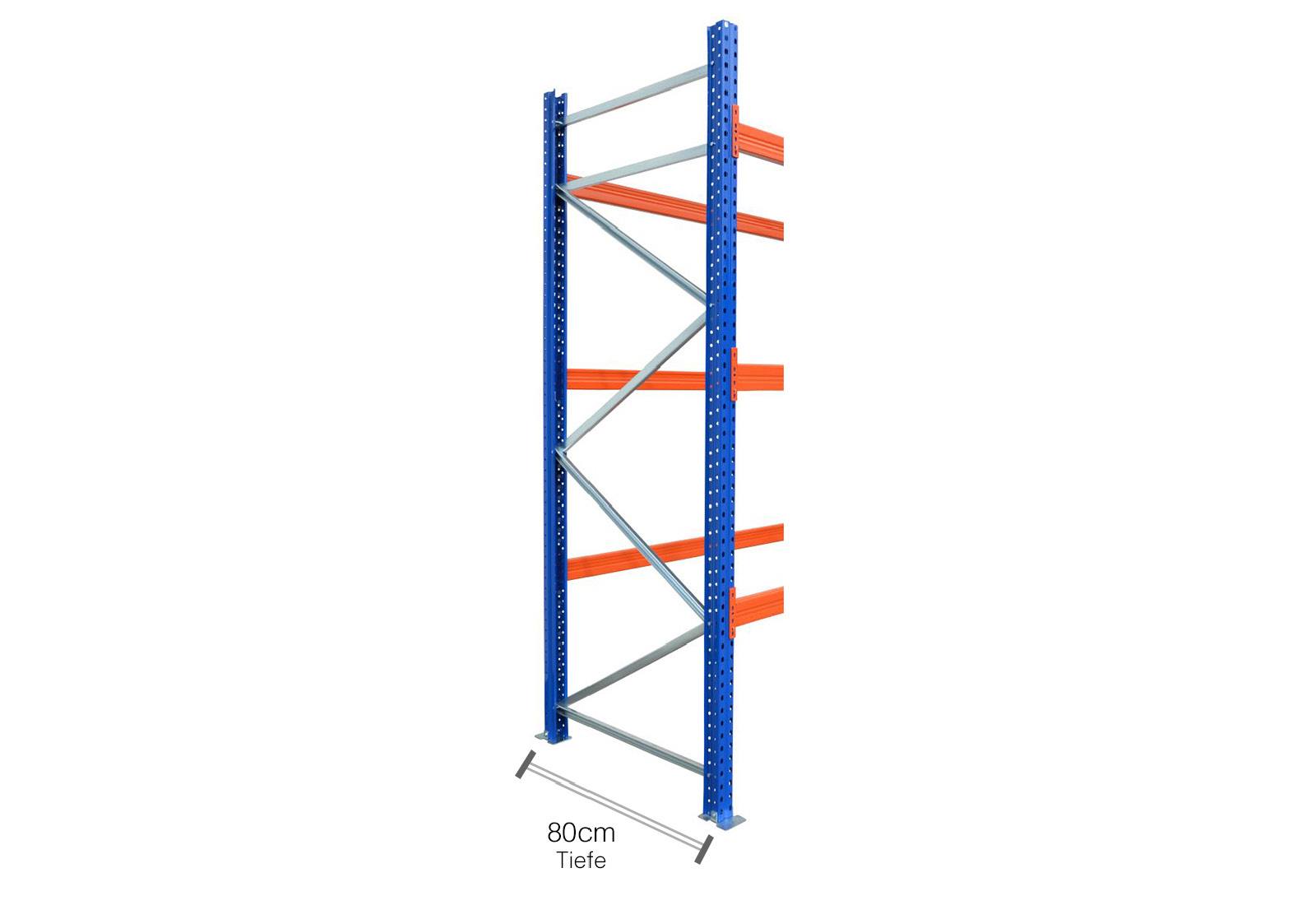

Visão geral dos montantes Estantes para paletes PR9000
Montantes pintados
Montantes galvanizados a quente
Um montante de estante completo é composto por perfis verticais laminados a frio em forma de U com as extremidades dobradas para o exterior, mais as travessas e diagonais em forma de perfis em C.
Verticais
Versões + massa
Carga de baía e de ponto

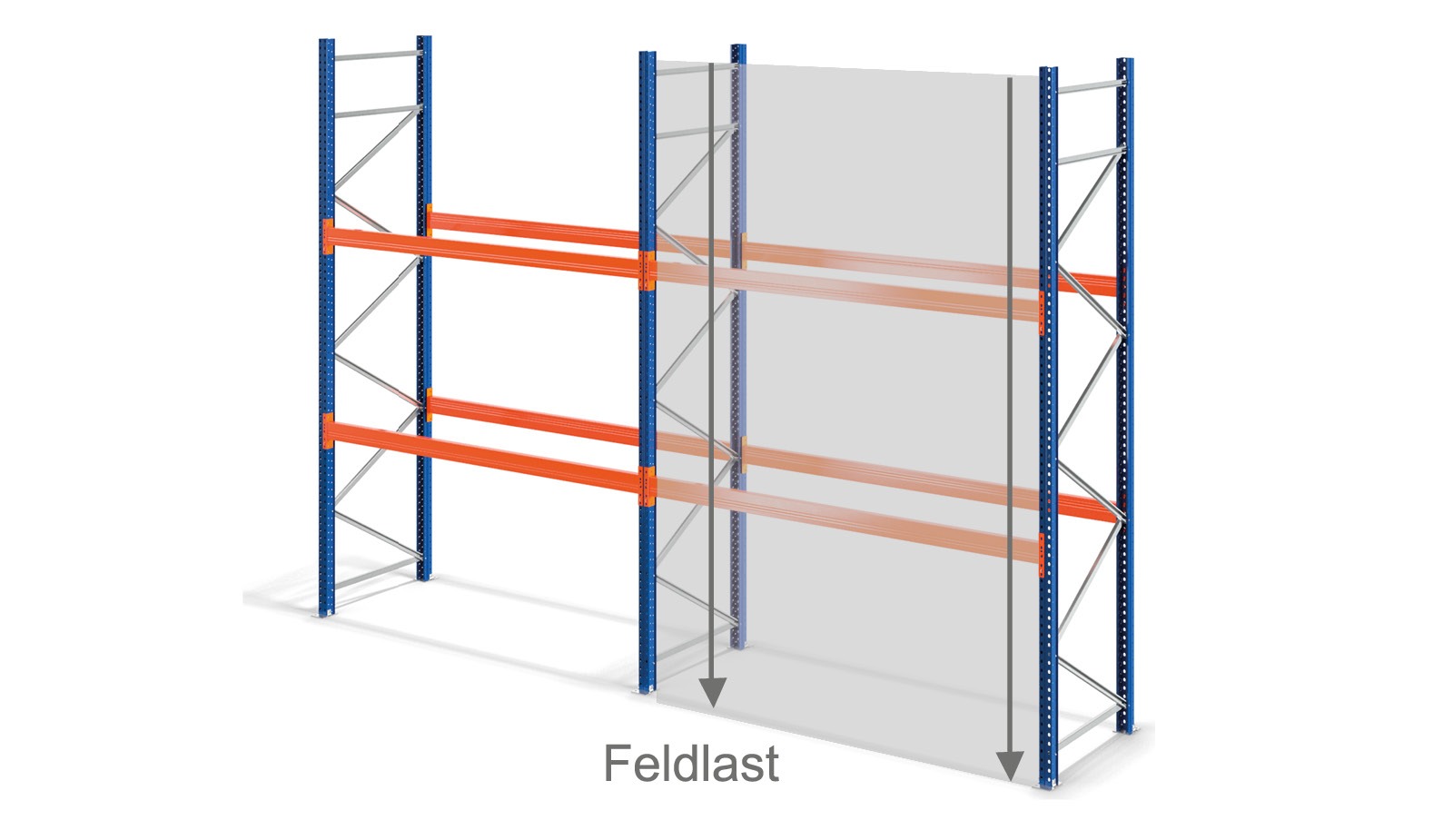

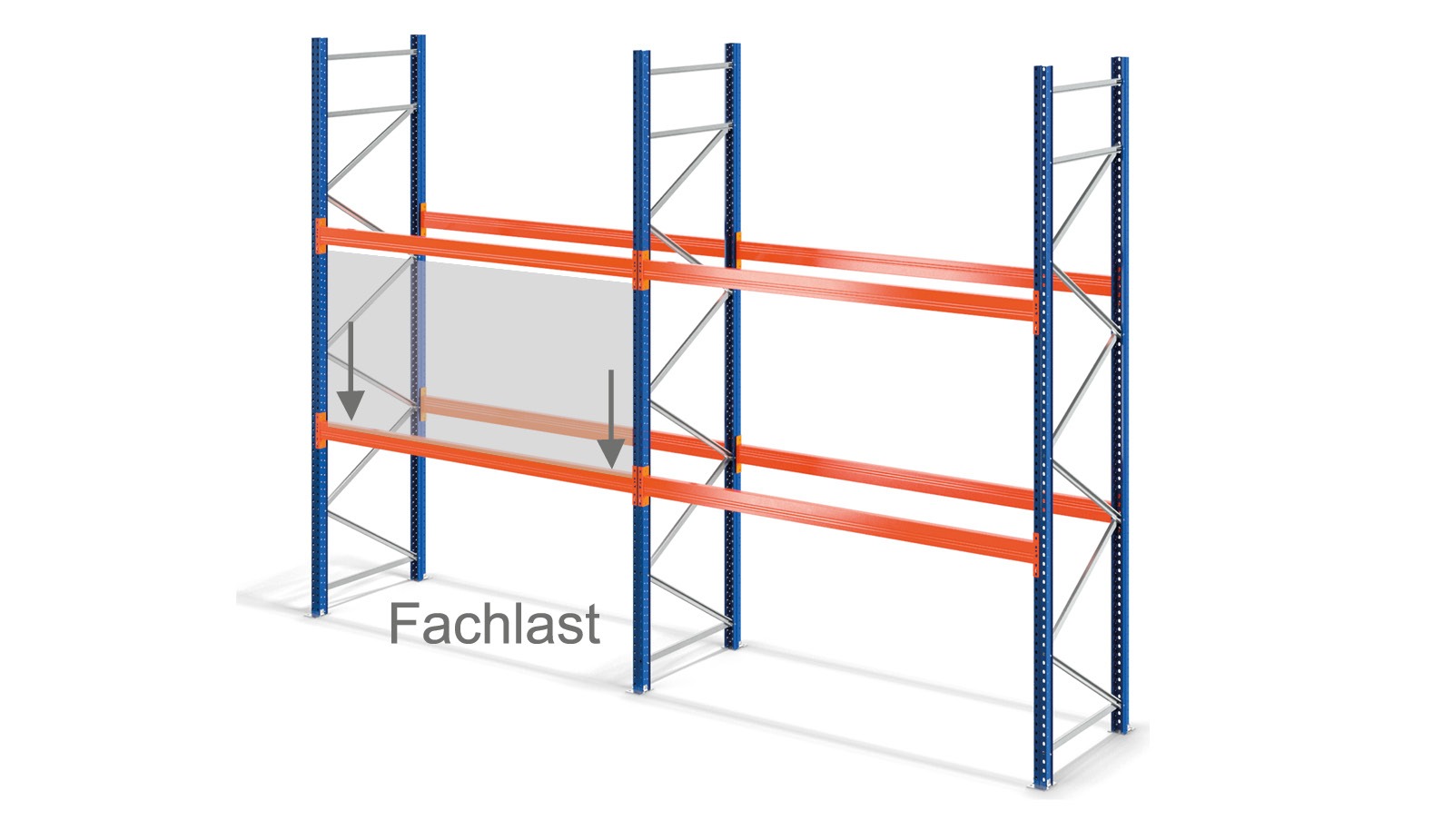

Carga de baía máx . 9000KG
- Com carga distribuída uniformemente entre dois montantes
Carga máxima da prateleira 3000KG
- Com carga uniformemente distribuída por nível de treliça
- Carga máxima. A carga máxima da prateleira depende do comprimento da armação
Massa das asnas

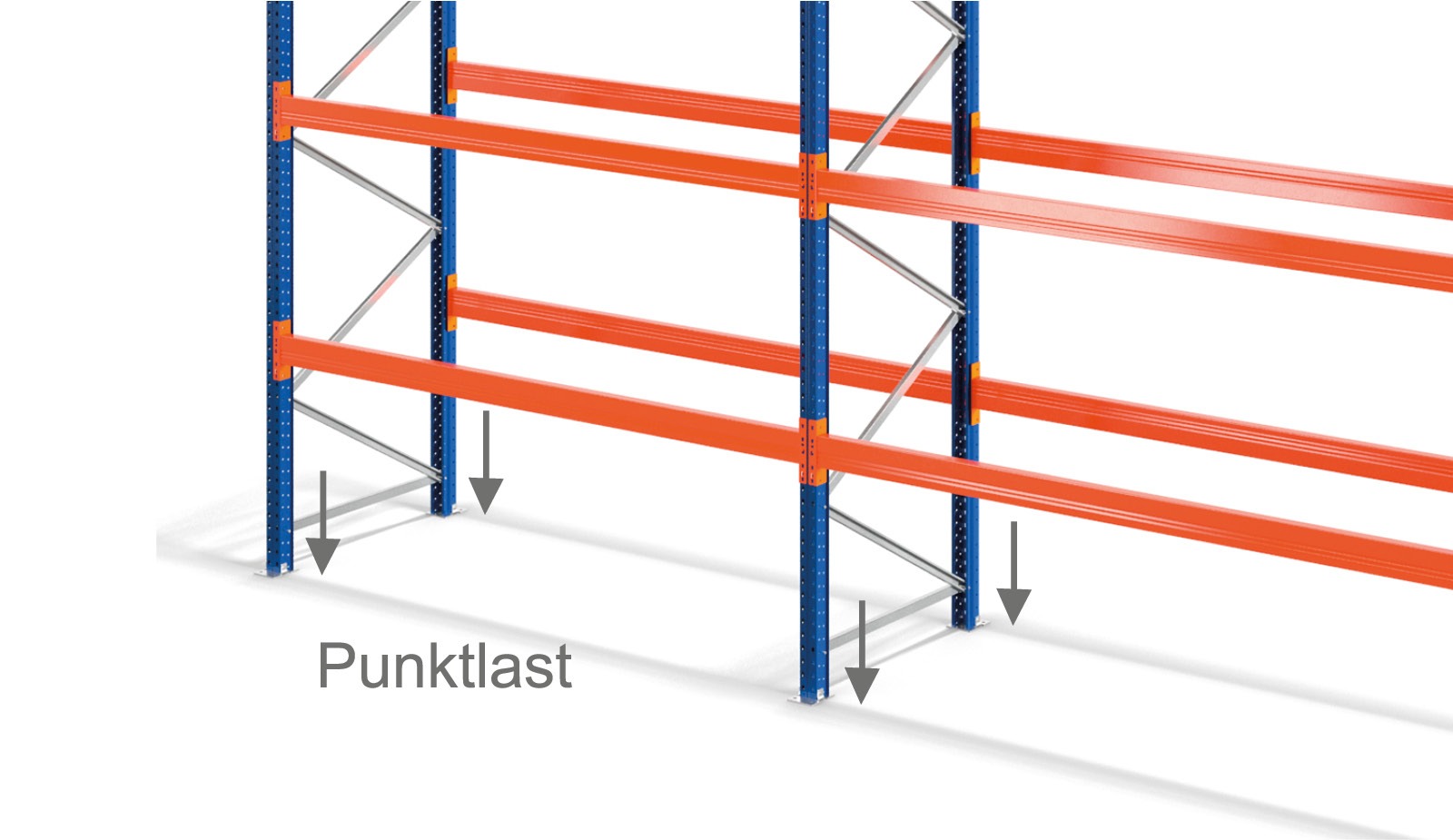

Carga pontual por placa de pé
max. 4500KG
- As forças que actuam no pavimento sob a forma de carga pontual
Montagem dos montantes
Informações técnicas

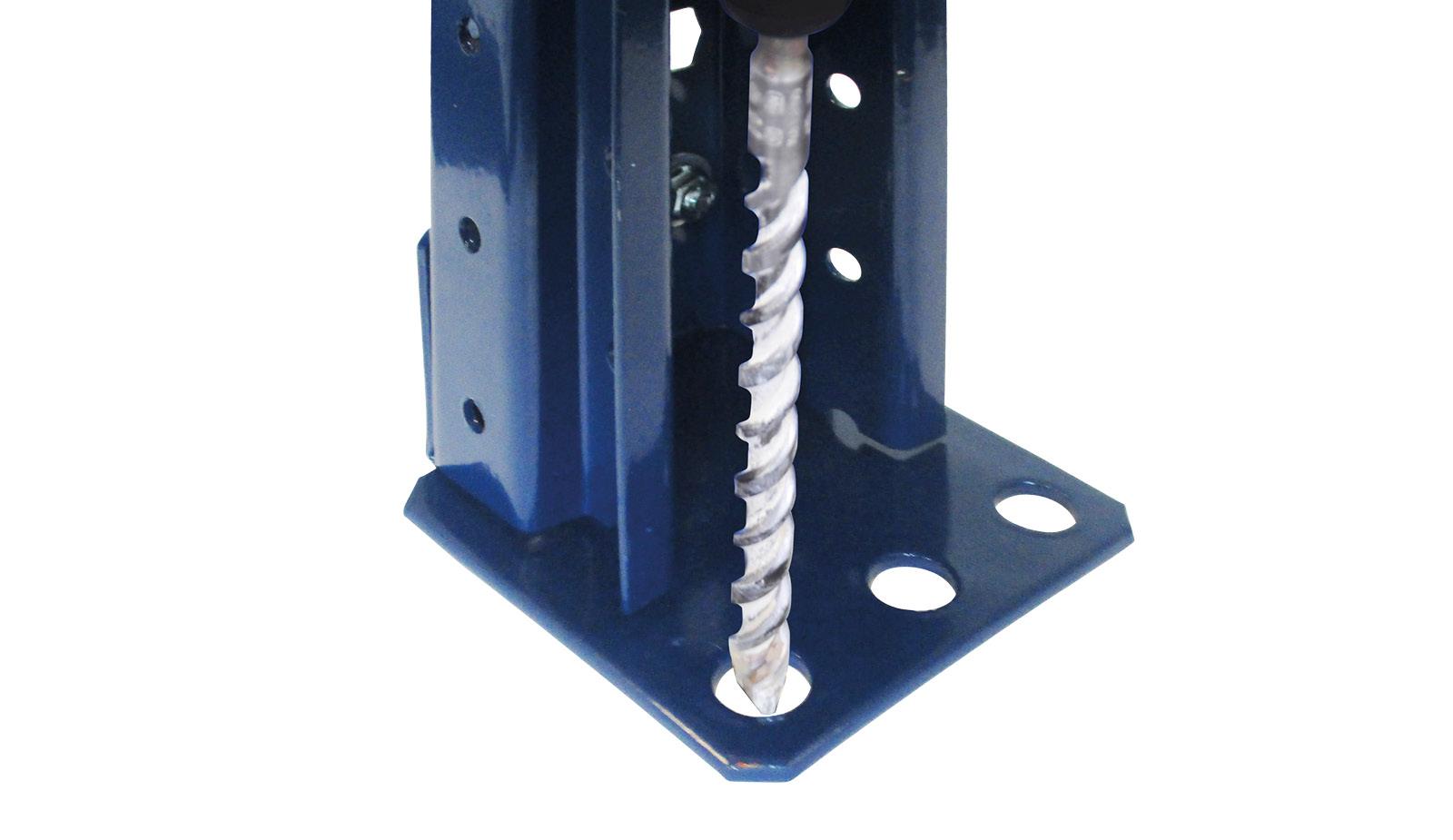

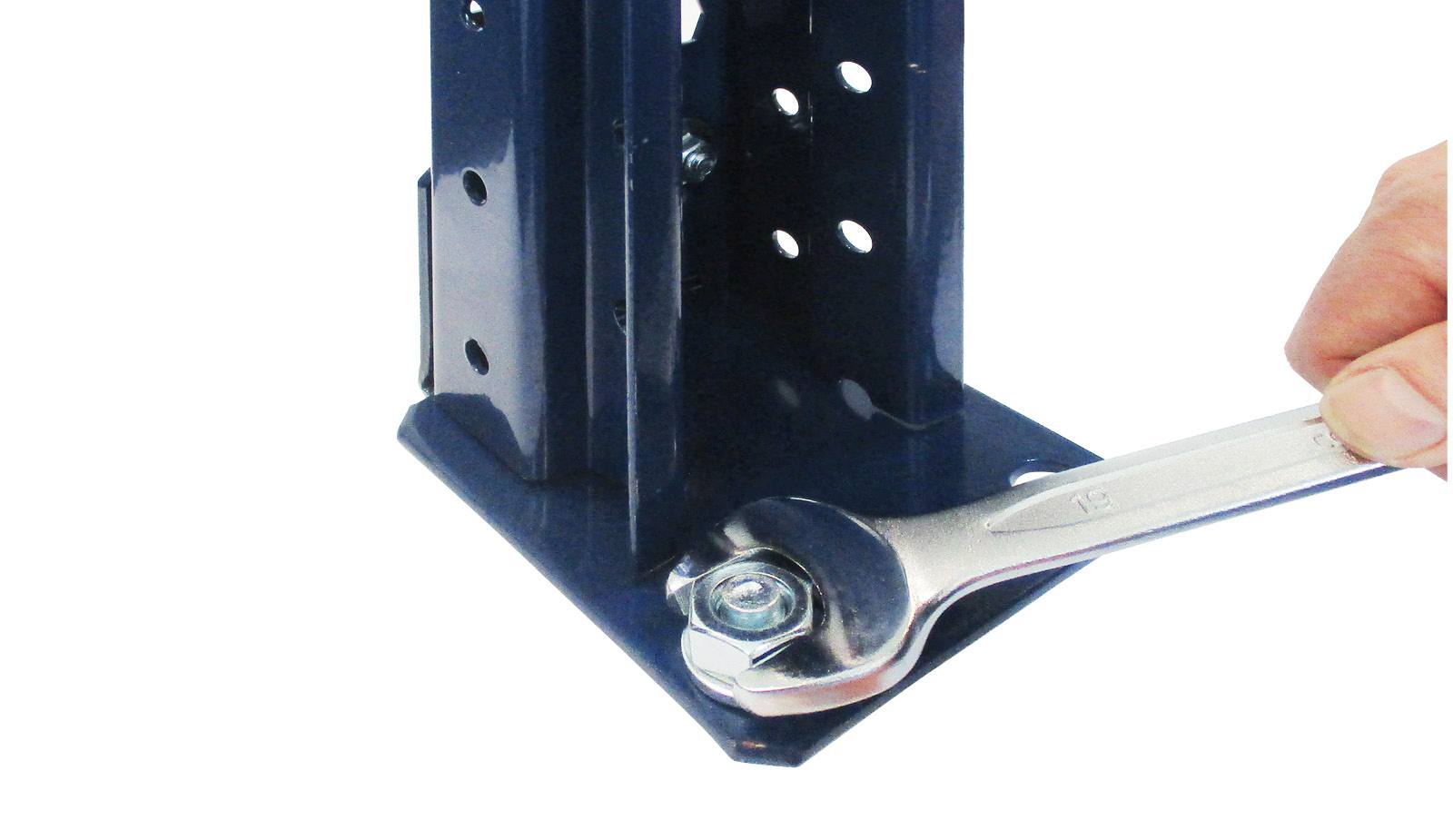

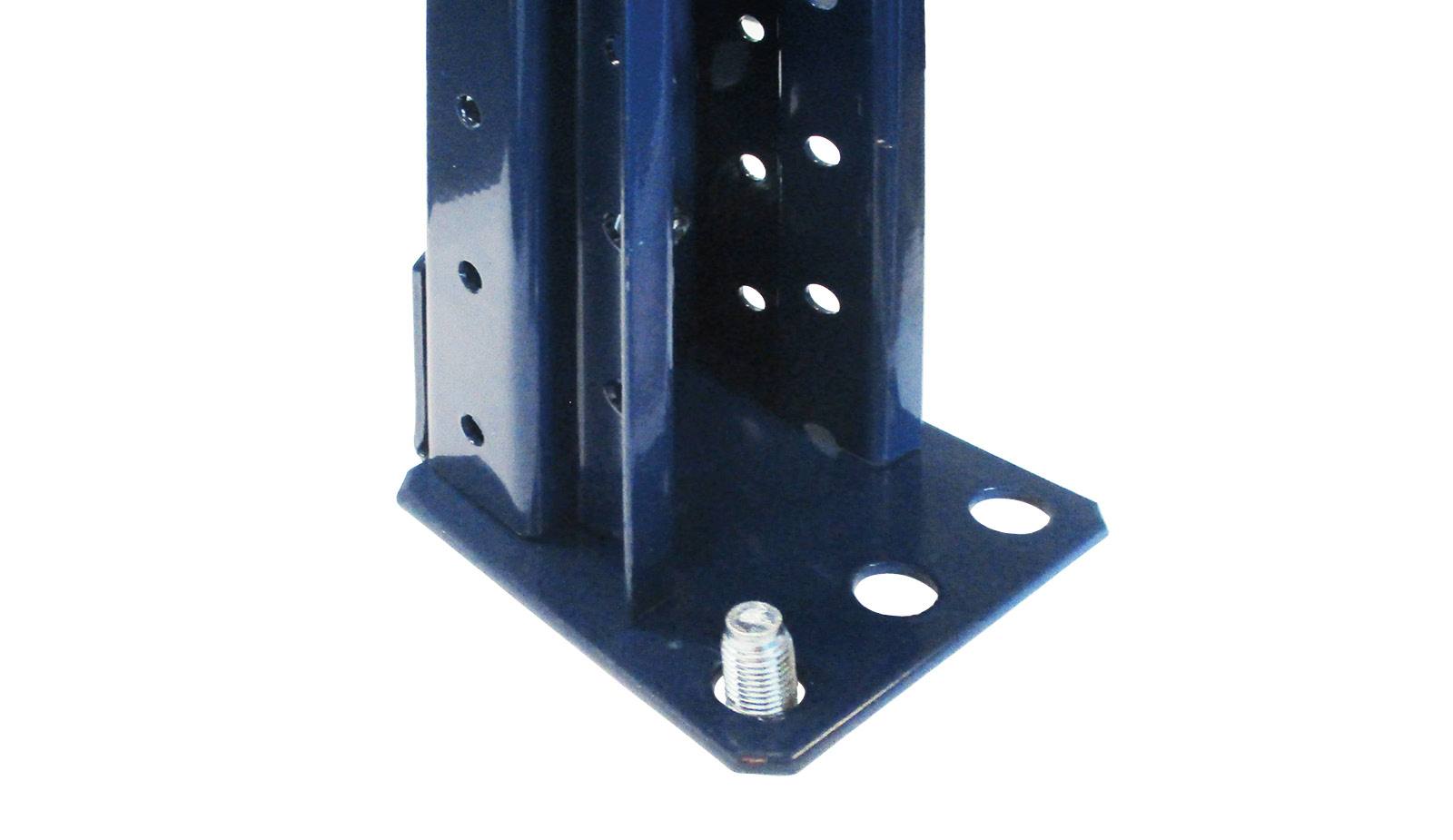

Placa de fixação ao solo
A fixação ao solo é efectuada com parafusos de ancoragem M12x100.
- Para o fazer, primeiro faça os furos apropriados com um berbequim adequado (12 cm de diâmetro).
- O parafuso de ancoragem é martelado com o suporte de chão.
- Por fim, a porca é fixada.
- Assim, a prateleira fica suficientemente ancorada e segura.
Atenção: A fixação dos parafusos de ancoragem deve ser efectuada por profissionais.
A nossa equipa de montagem interna terá todo o prazer em assumir a montagem profissional das suas prateleiras.

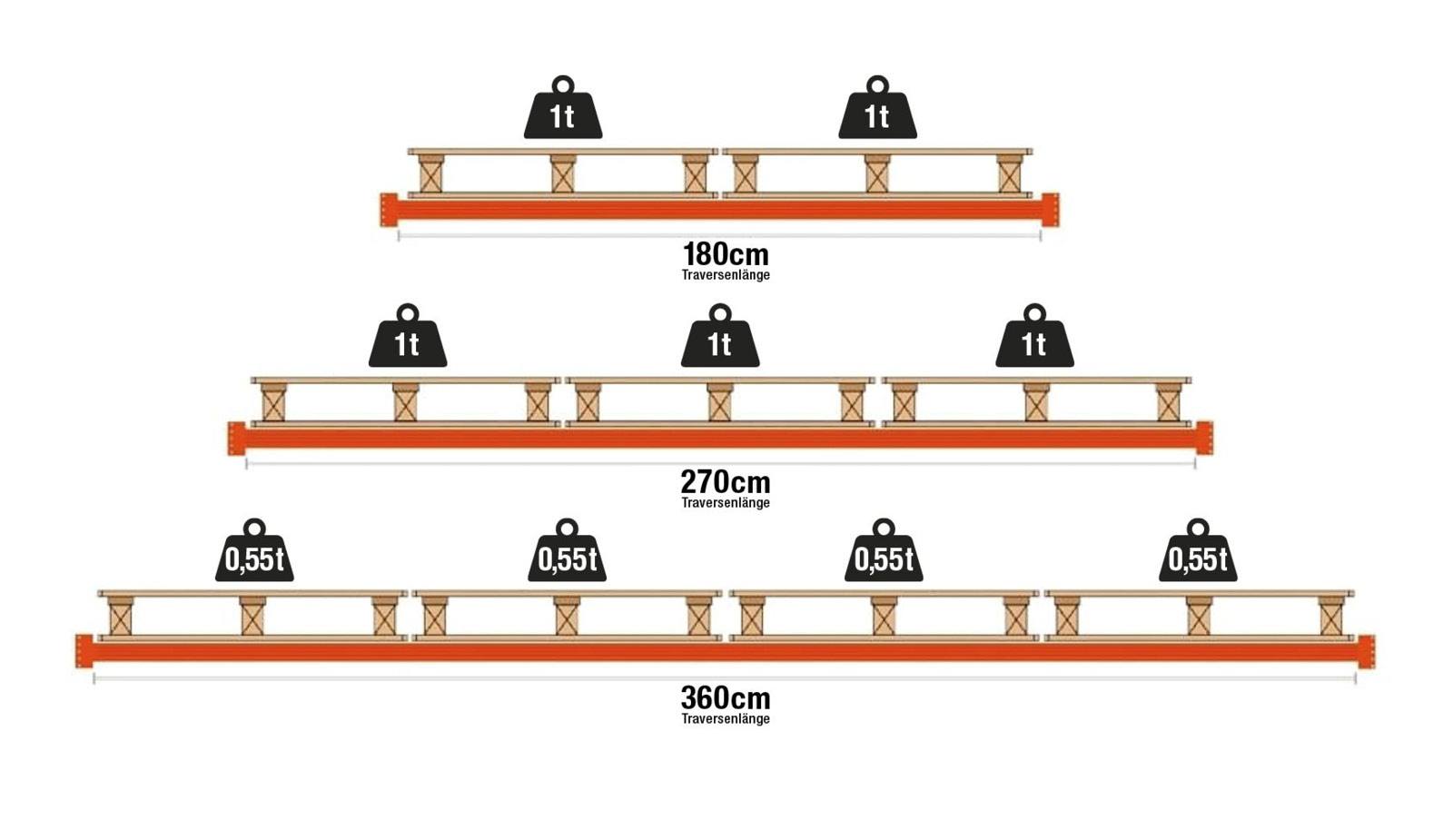

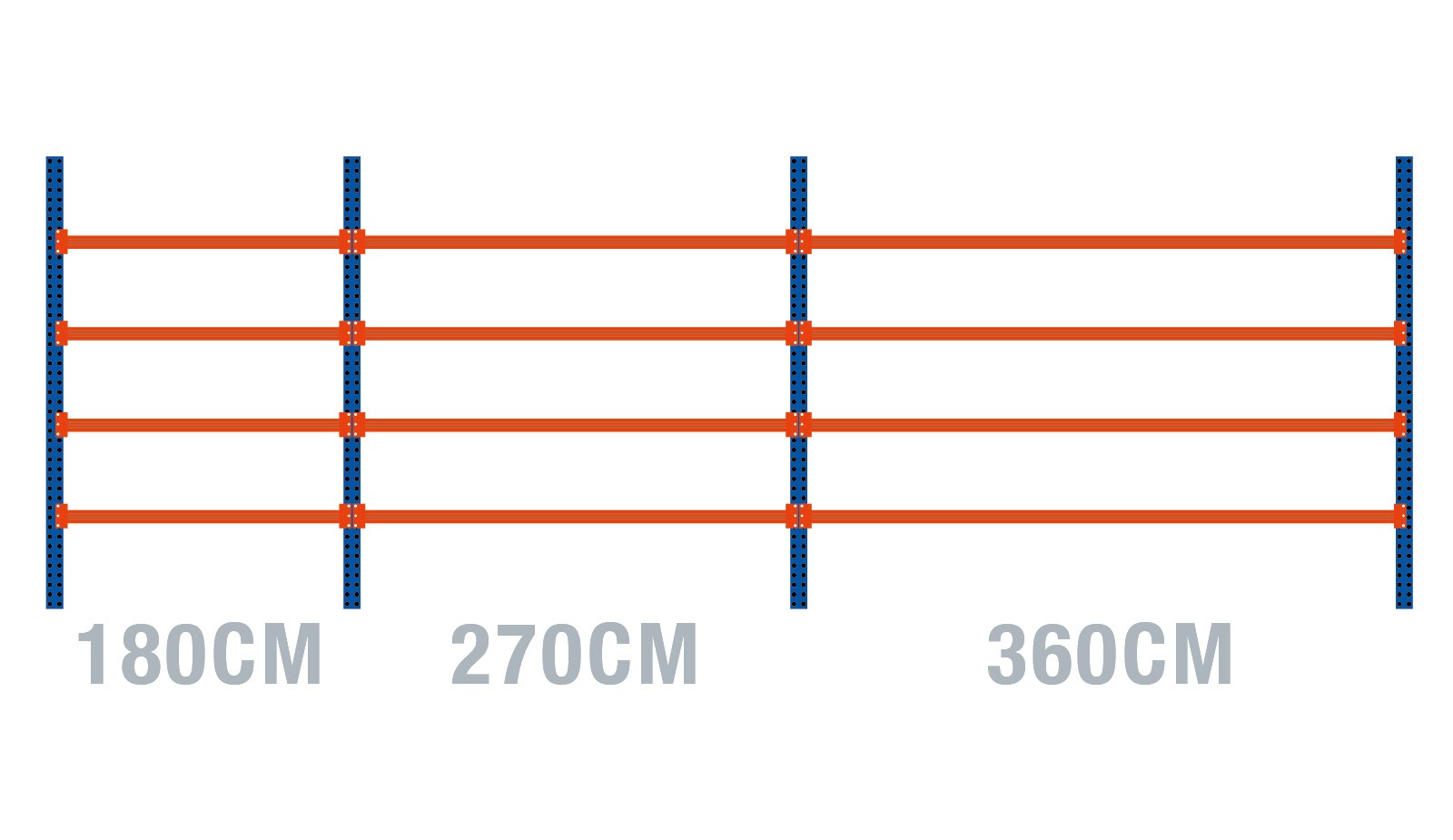

Comprimento das prateleiras
- O comprimento do compartimento descreve a largura de um compartimento de prateleira, bem como a distância entre dois montantes de estantes para paletes.
- Os comprimentos das prateleiras estão disponíveis em 180 cm, 270 cm e 360 cm.
- Os diferentes comprimentos de compartimento podem ser livremente combinados entre si.
- Configure a sua estante para paletes individualmente com os comprimentos de compartimento desejados. As nossas estantes também podem ser ampliadas em qualquer altura devido à sua construção modular.

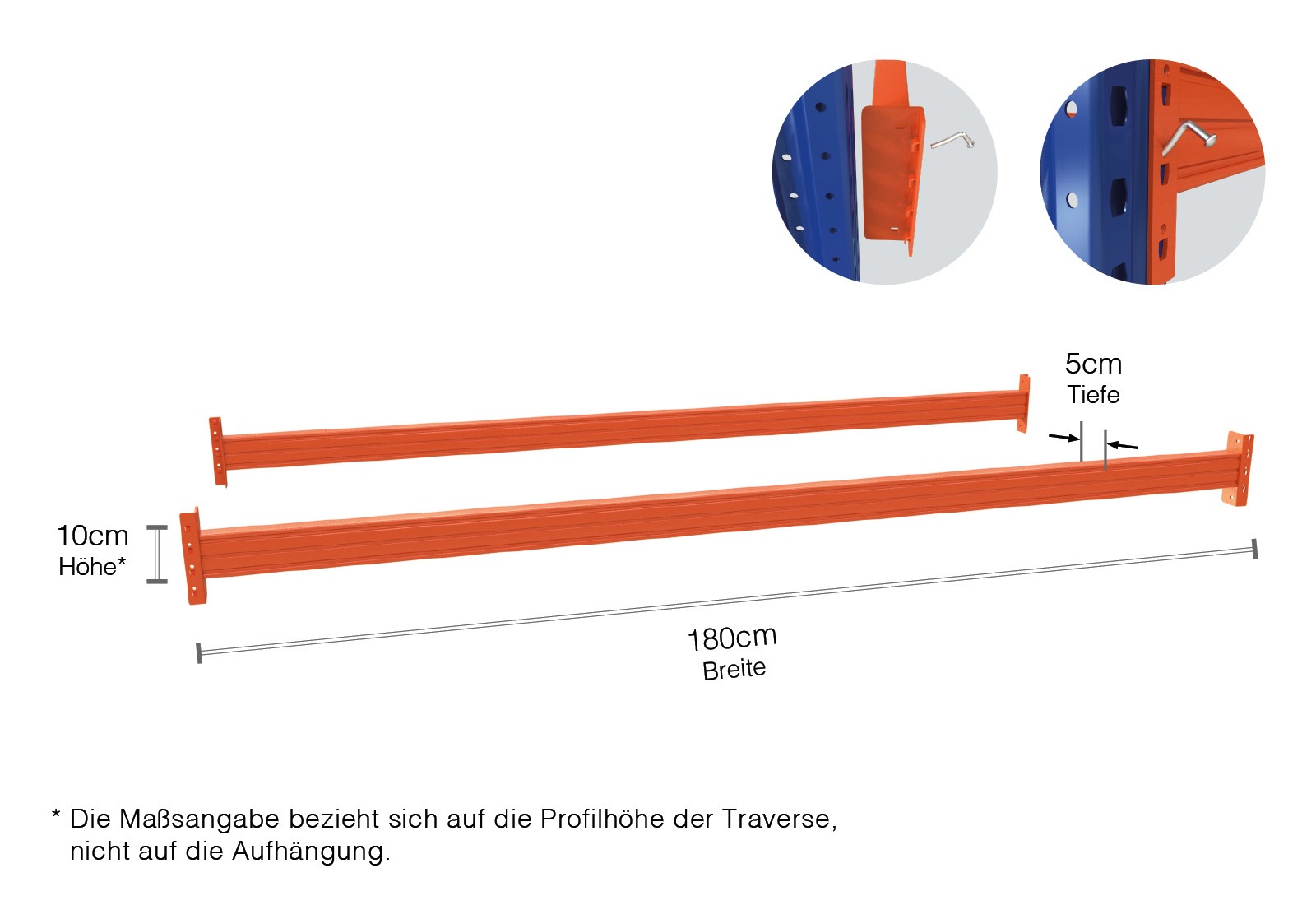

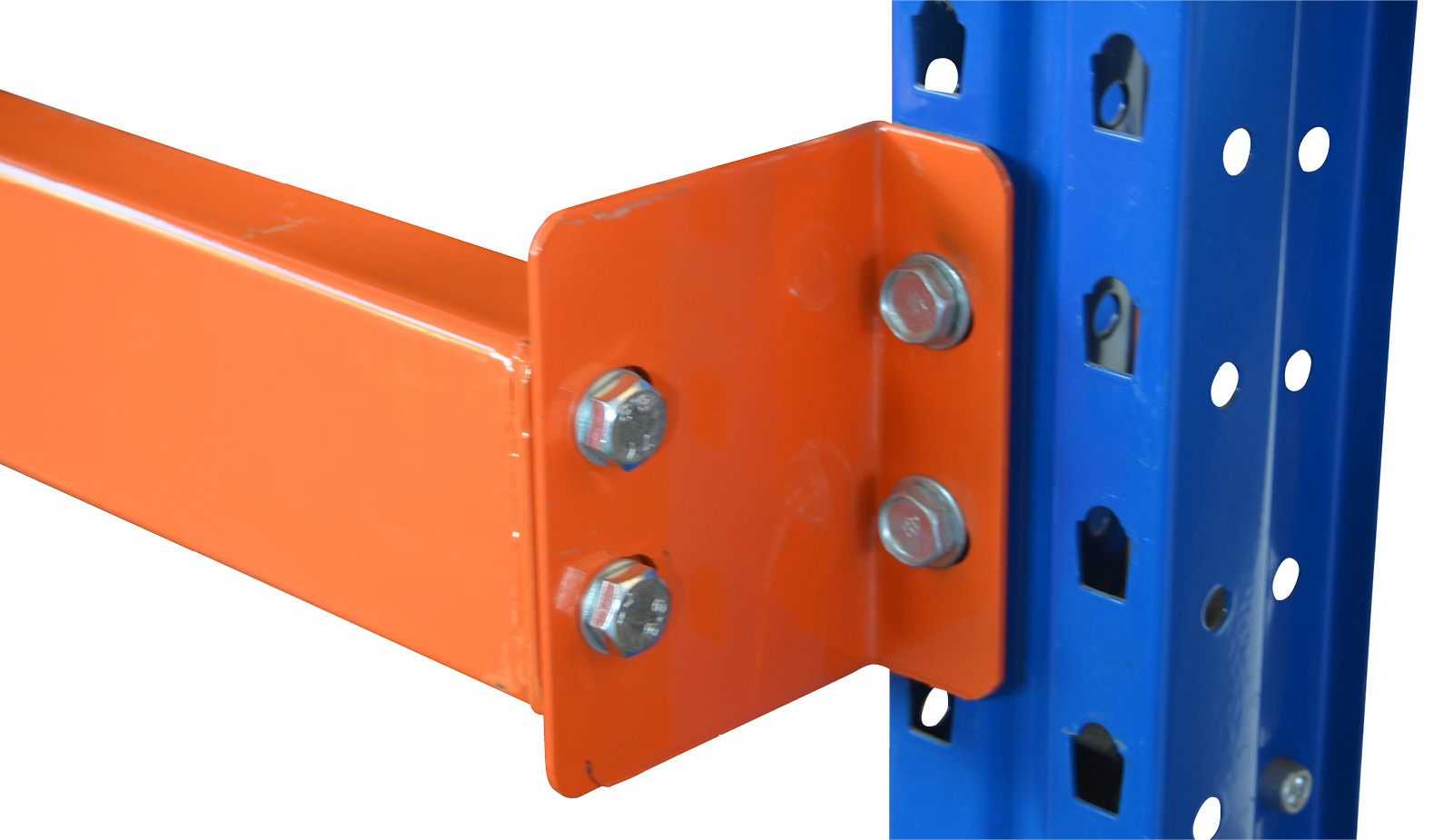

Montagem das vigas transversais
Informações técnicas
Montagem das armações
Peças individuais necessárias:
Prateleira pré-montada, perfil, cavilha de bloqueio

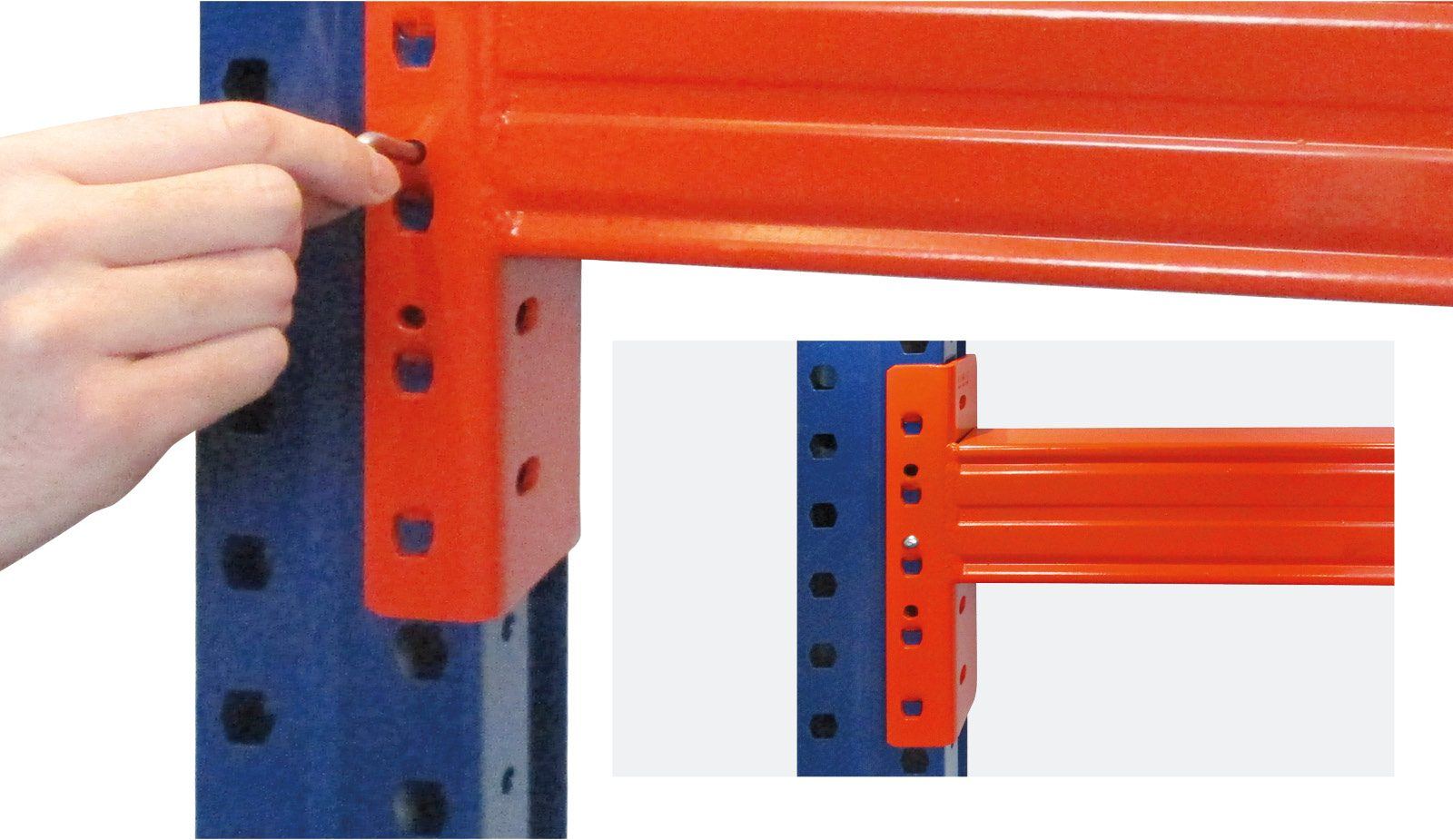

- As travessas podem ser encaixadas no perfil vertical à altura desejada.
- A cavilha de segurança protege a travessa contra uma deslocação acidental.
- Os níveis individuais da armação podem ser ajustados em altura em incrementos de 5 cm.
Cavilha de segurança para asnas

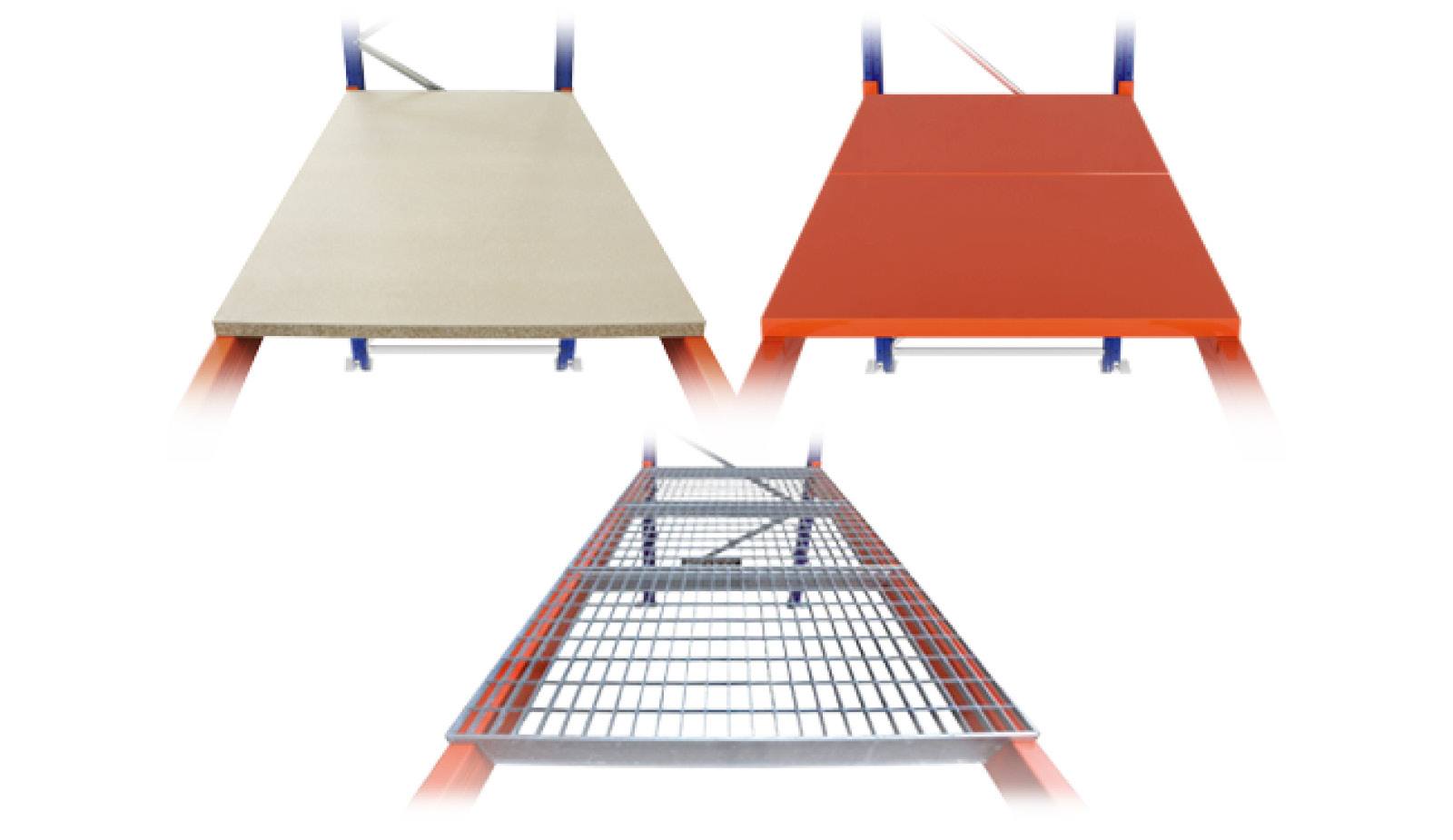

Estante para paletes com suportes

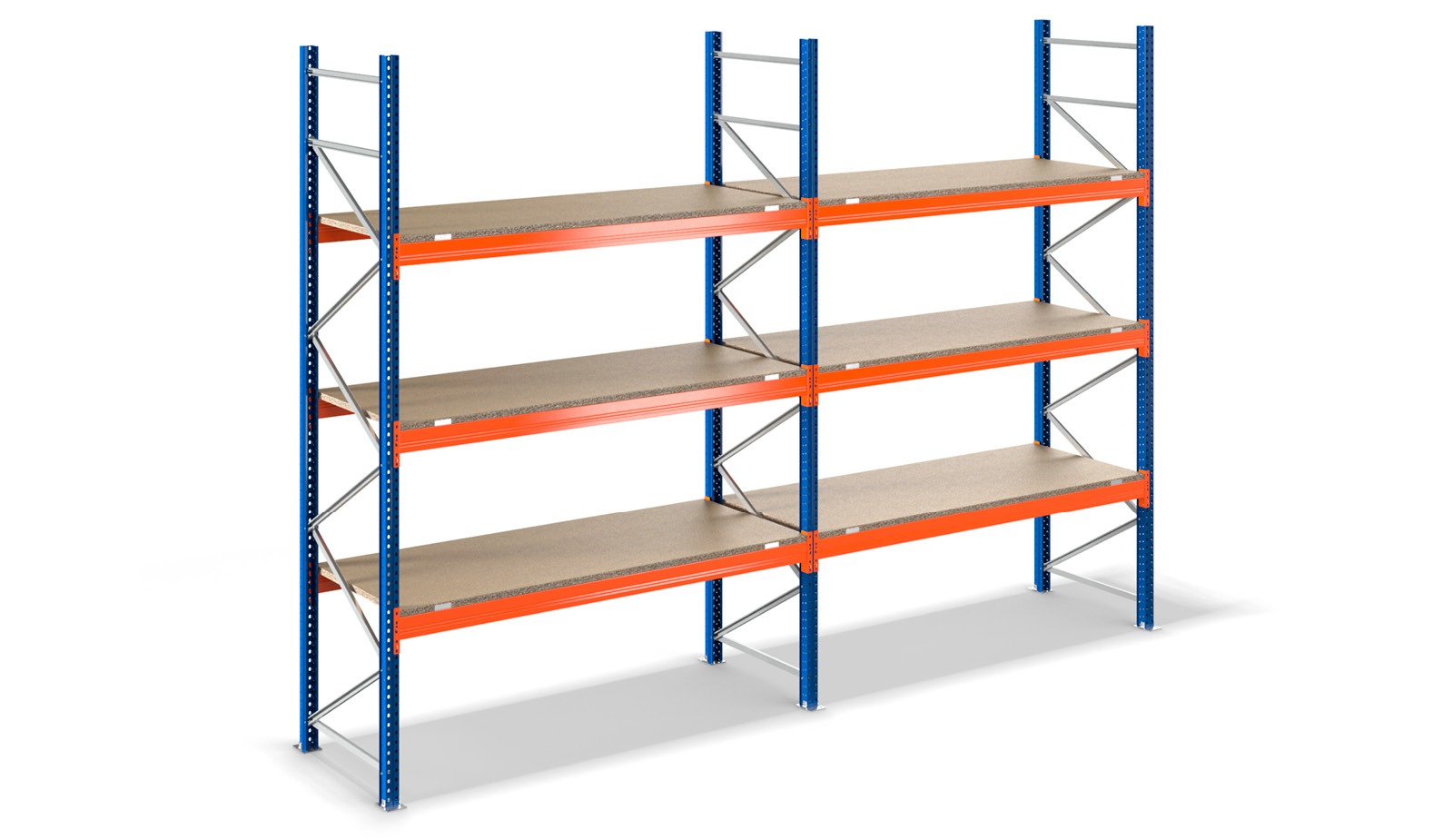

Suporte de madeira para prateleiras

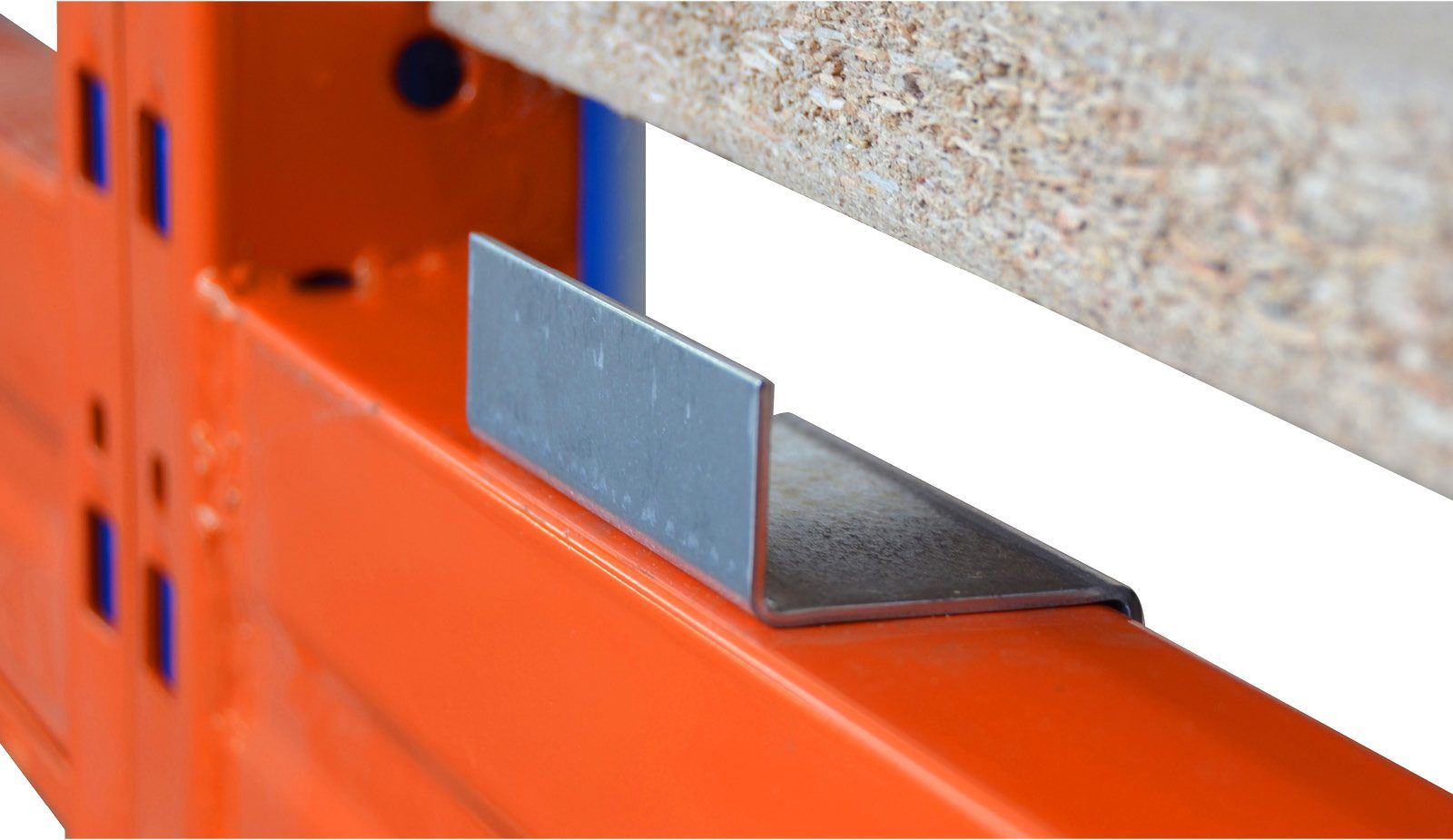

O suporte da prateleira de madeira é constituído por um painel de partículas (38 mm) e 4 folhas em Z. A prateleira de madeira é colocada na viga transversal e fixada e estabilizada com a ajuda de placas de centragem.
Capacidade de carga sem a utilização de barras de profundidade: 1500 kg

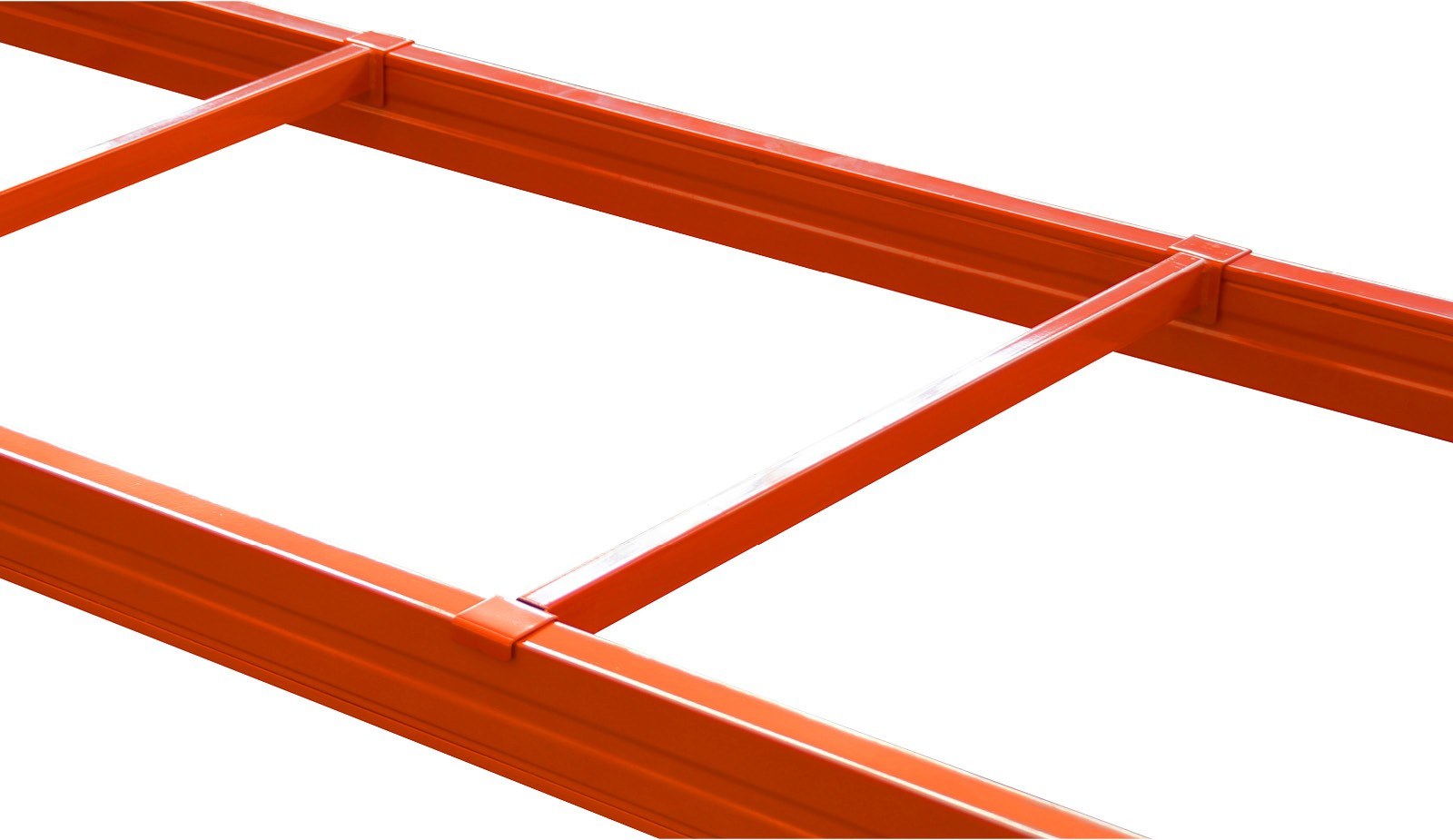

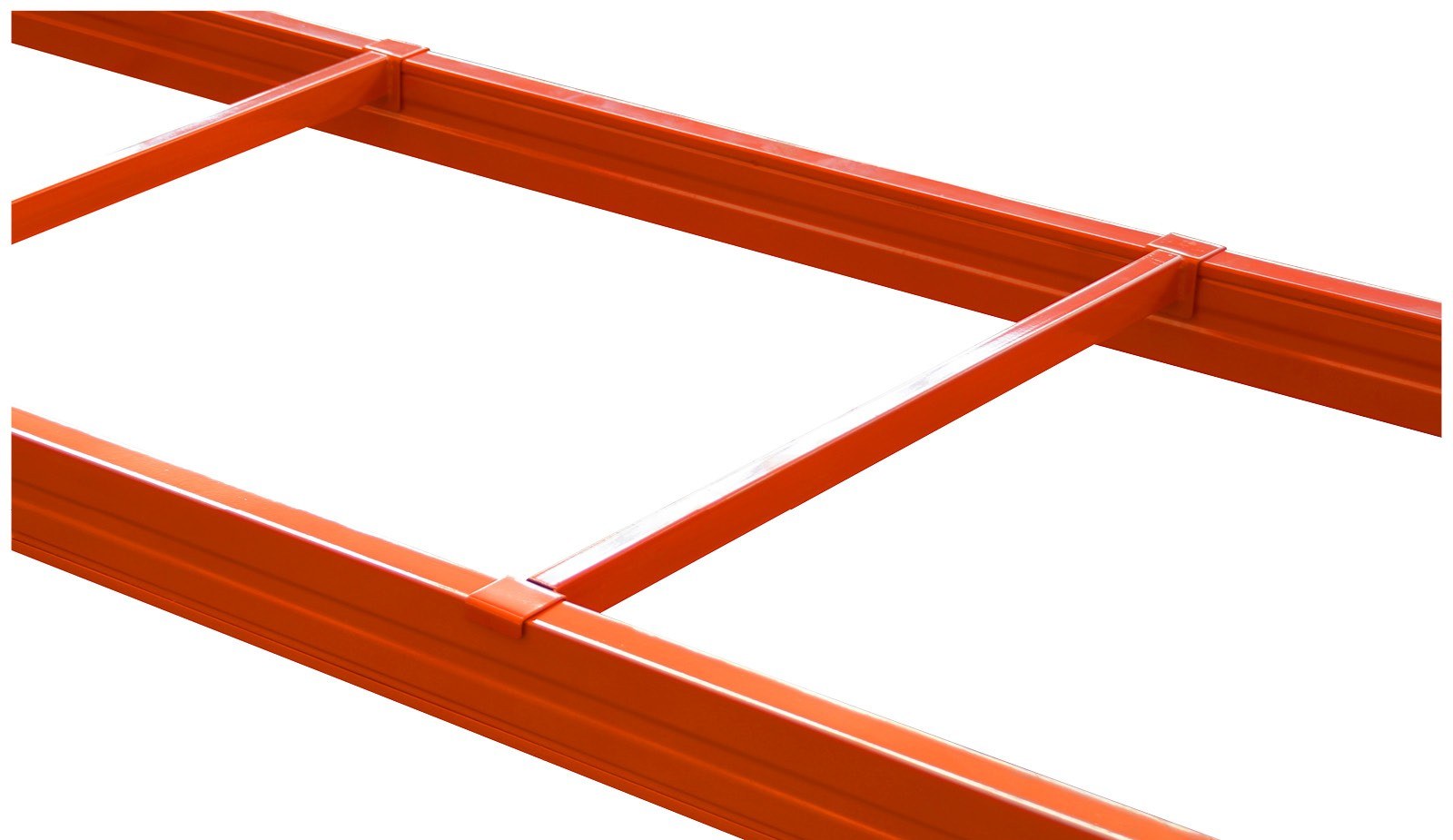

Barra de profundidade / suporte de profundidade para estantes de paletes
Capacidade de carga 600 kg por barra de profundidade inserida.
As barras de profundidade são utilizadas para aumentar a capacidade de carga das prateleiras, por exemplo.
São colocadas nas vigas transversais e fixam-se devido à sua construção.
ATENÇÃO: Enquanto a carga estiver sobre as travessas, tem sempre disponível a capacidade de carga do par de travessas. Independente do suporte da prateleira.

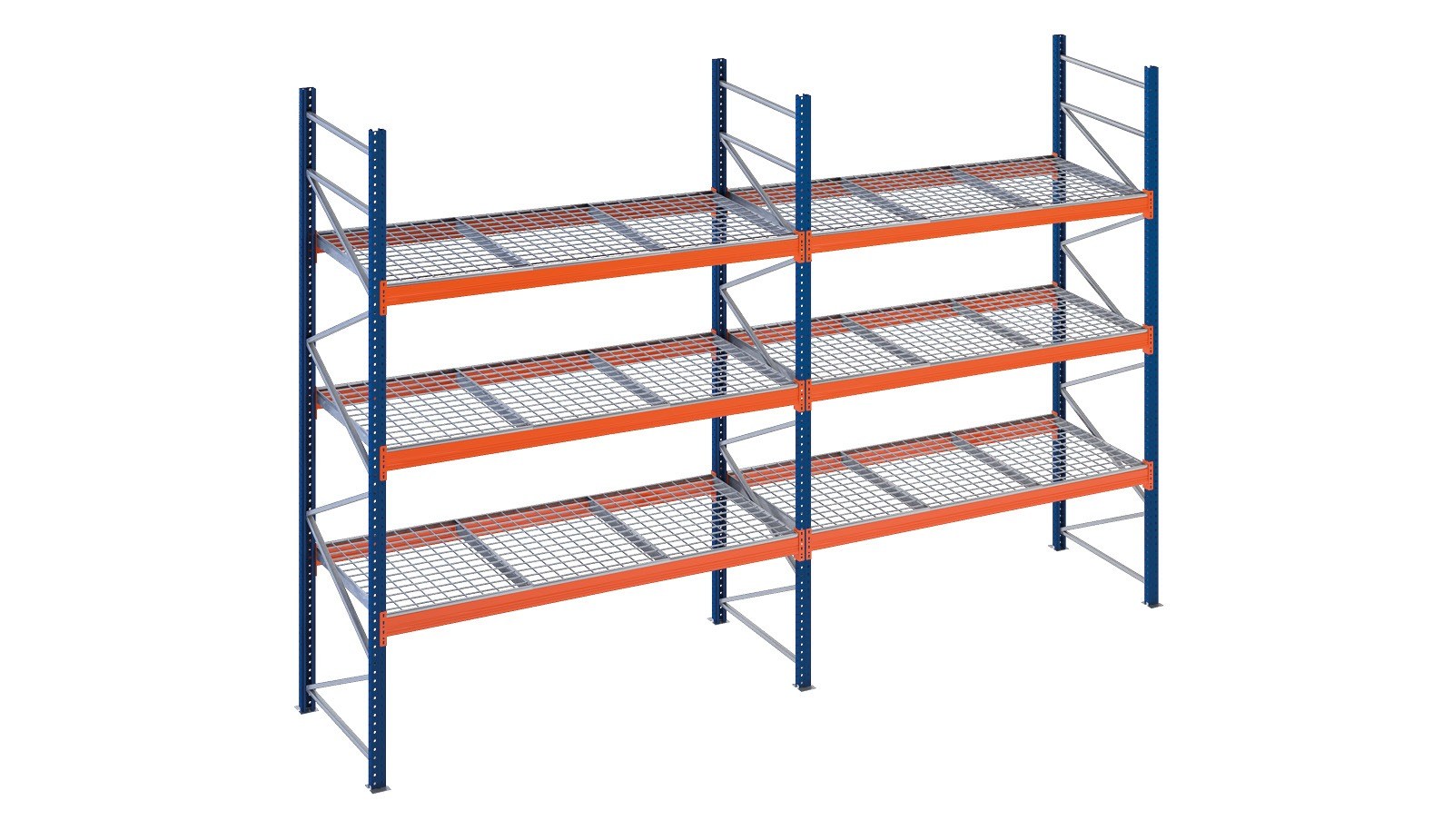

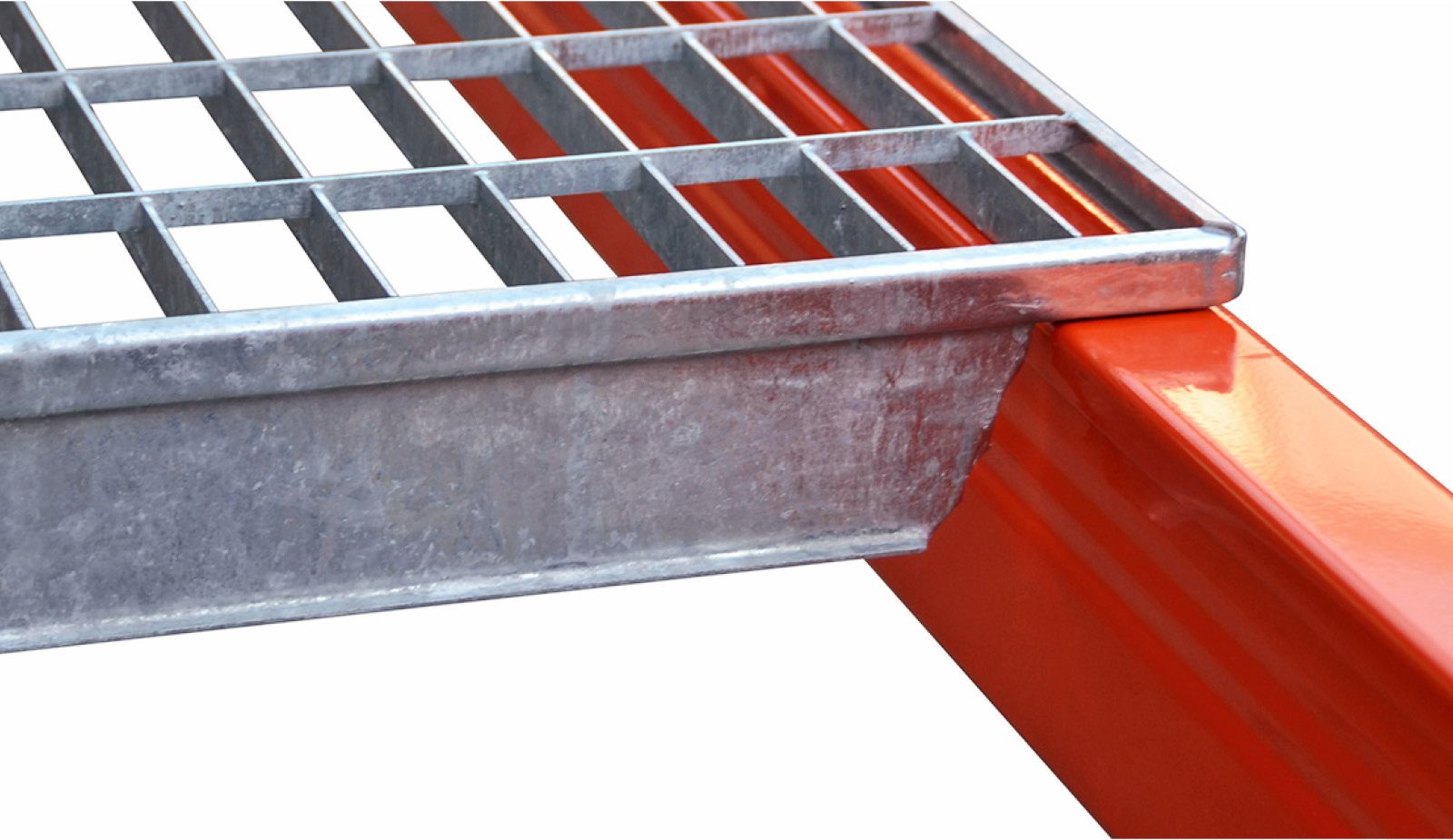

Suporte de prateleira em grelha
Grelha galvanizada a quente para ser colocada directamente sobre os pares de travessas.
Módulos com 88 cm de largura
Malha de 9,9 cm x 9,9 cm
Capacidade de carga de 800 kg por módulo
Ideal para o armazenamento de materiais ou líquidos perigosos
ATENÇÃO: Se a carga estiver sobre as travessas, tem sempre disponível a capacidade de carga do par de travessas. Independente do suporte da prateleira
Sistema de auto-bloqueio, devido à concepção com um ângulo fixo
* porque esta é a carga máxima de prateleira das asnas neste comprimento.

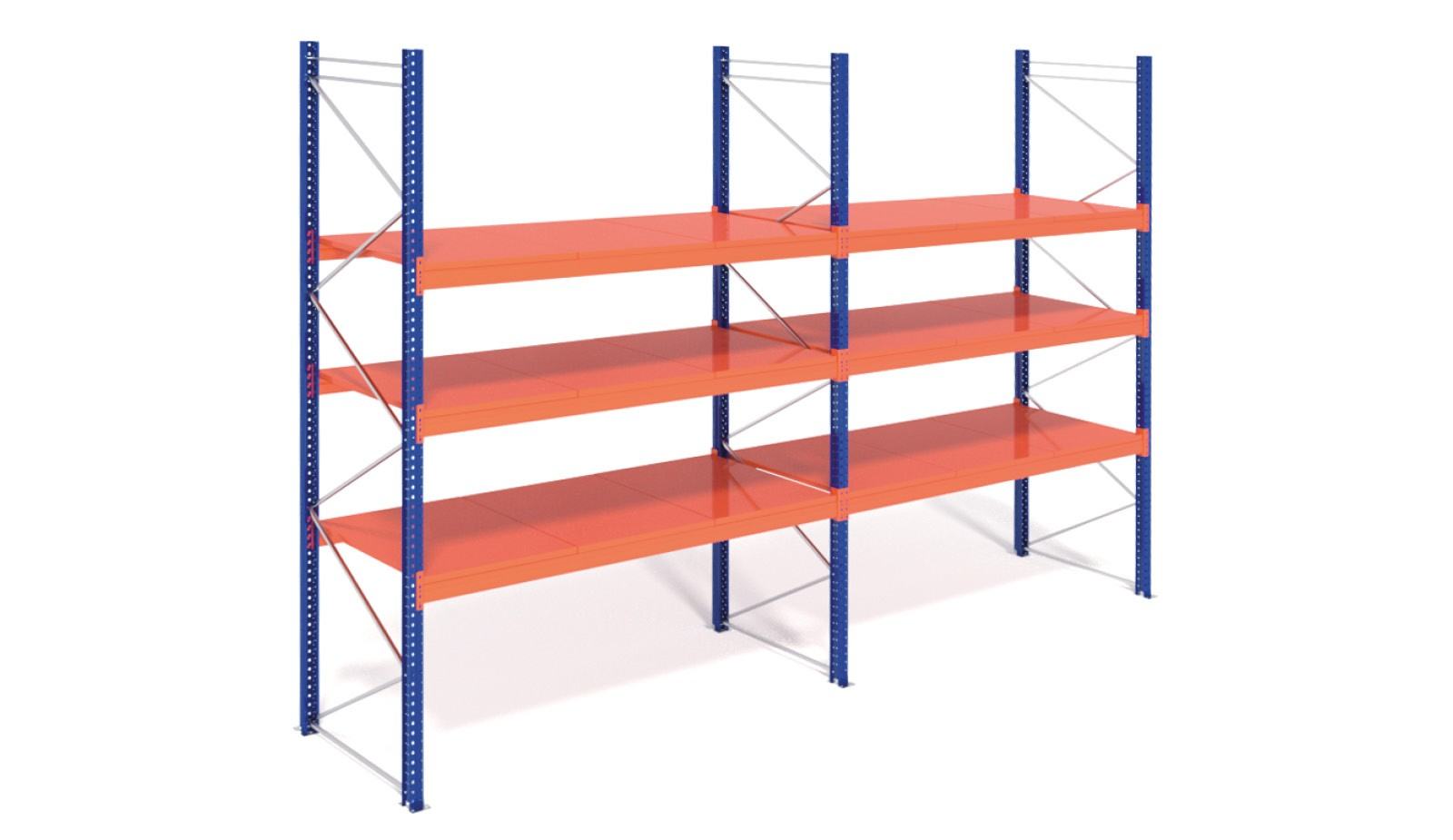

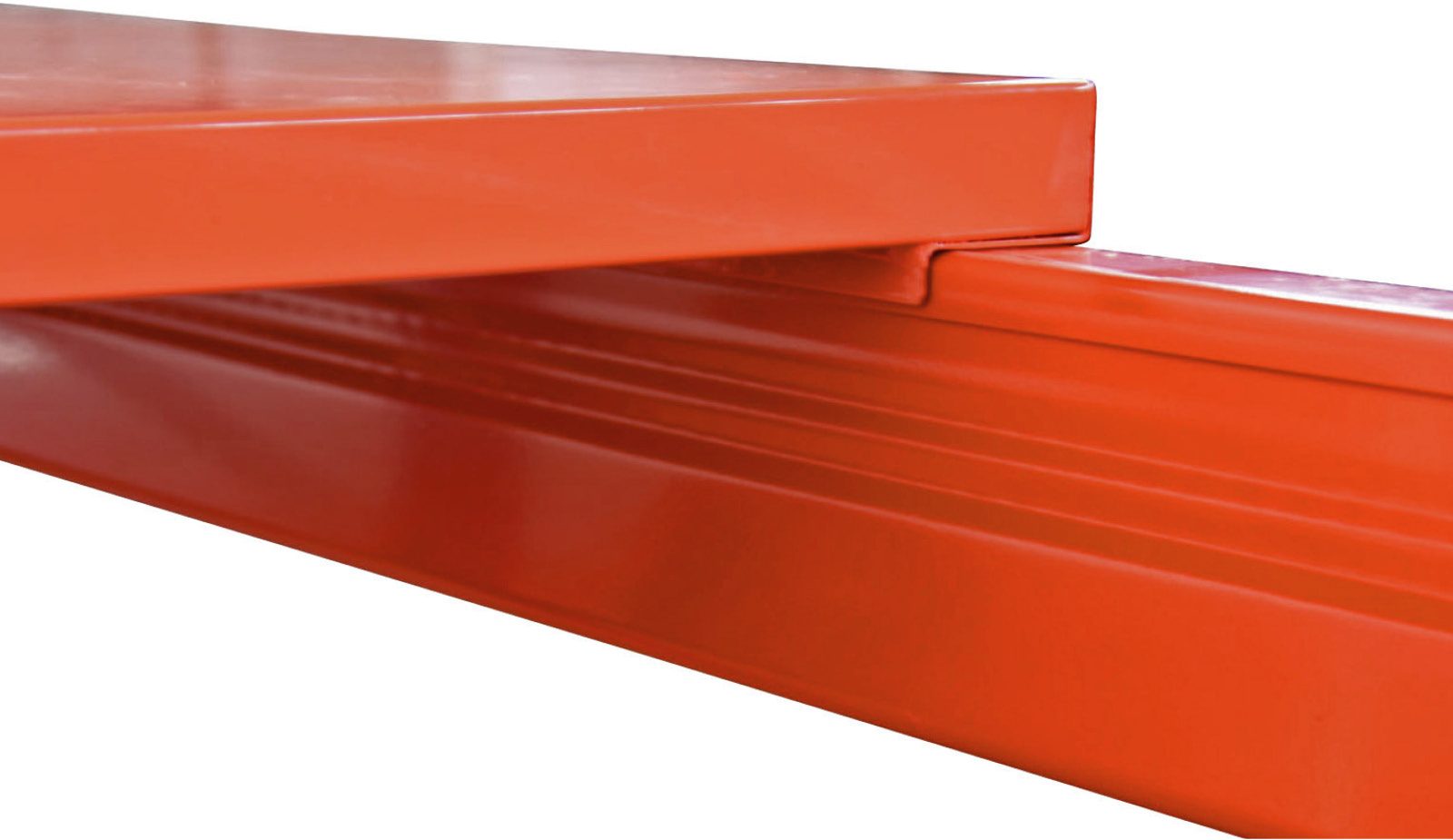

Suporte de prateleira em aço
Prateleira de aço para ser colocada directamente sobre os pares de treliças.
Módulos com 88 cm de largura
capacidade de carga de 1000 kg por módulo.
Disponível em profundidades de 110cm e 80cm
Ideal para armazenar líquidos, por exemplo, verniz ou óleos, uma vez que é lavável.
ATENÇÃO: Se a carga estiver sobre as travessas, tem sempre disponível a capacidade de carga do par de travessas. Independente do suporte da prateleira
Fácil de montar, graças à sua construção auto-fixante.
* porque esta é a carga máxima de prateleira das asnas neste comprimento.

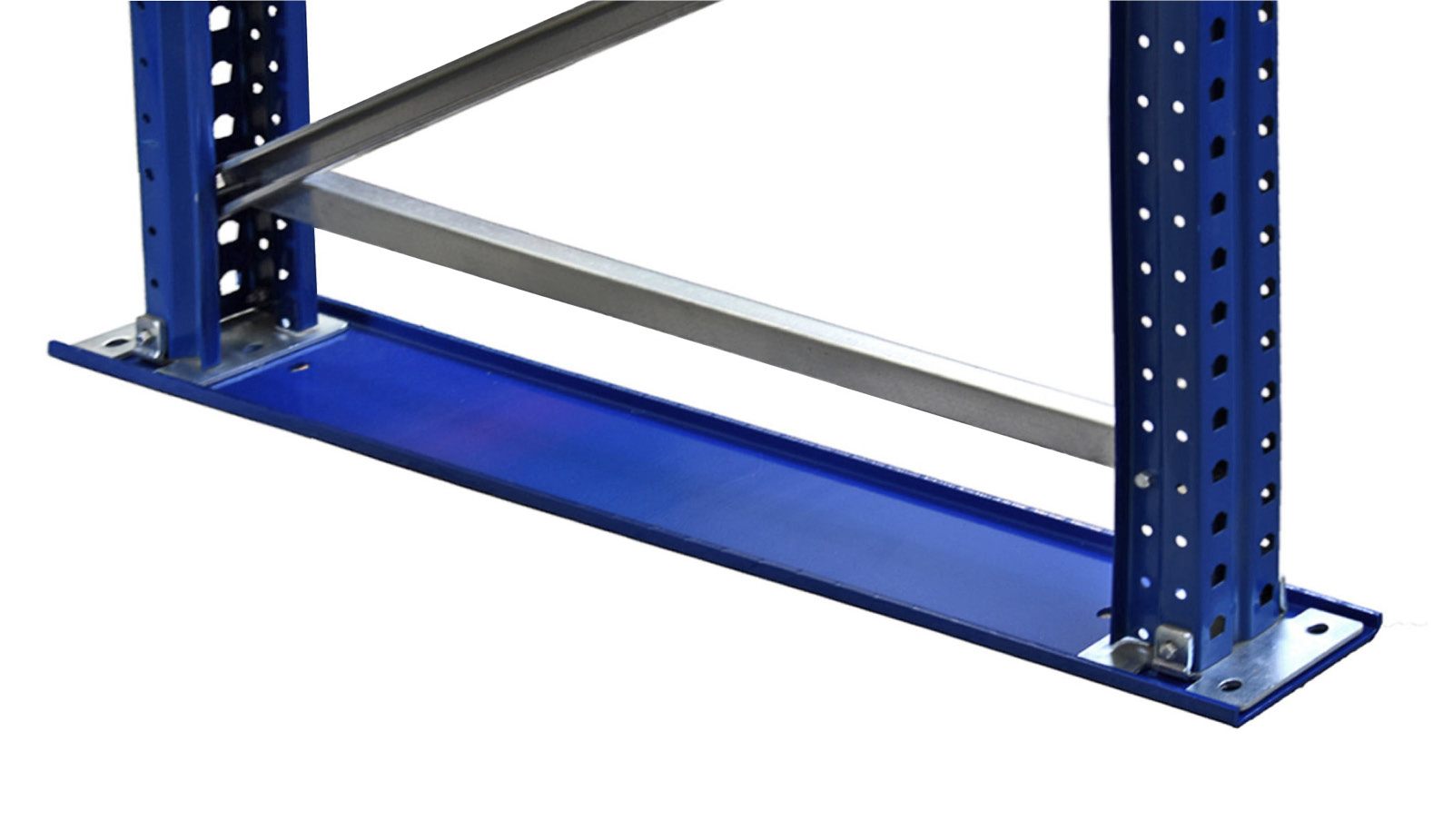

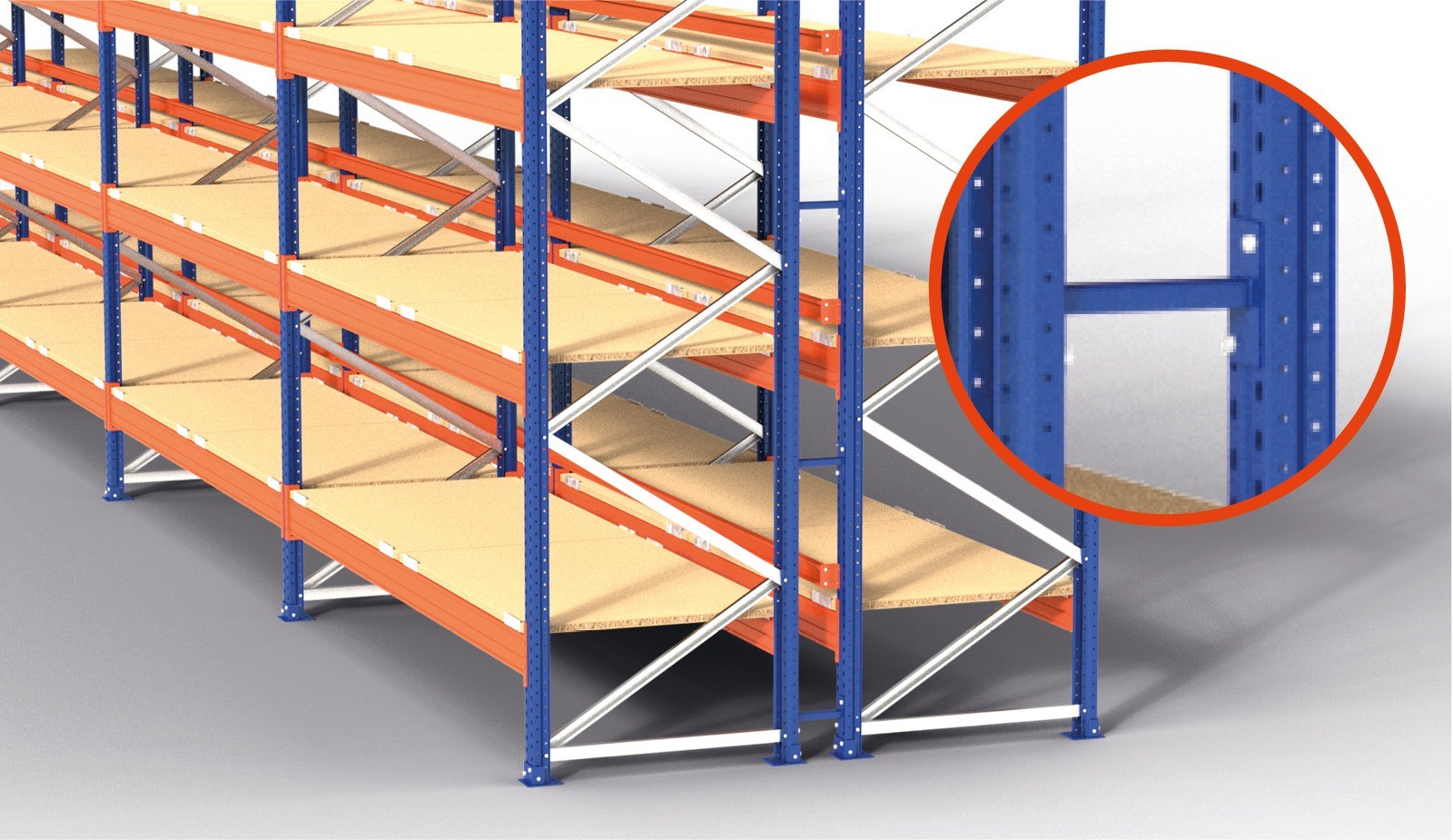

Fileiras duplas de estantes
Para poupar espaço na instalação do seu sistema de estantes para paletes, recomenda-se a instalação de duas estantes paralelas, uma atrás da outra.

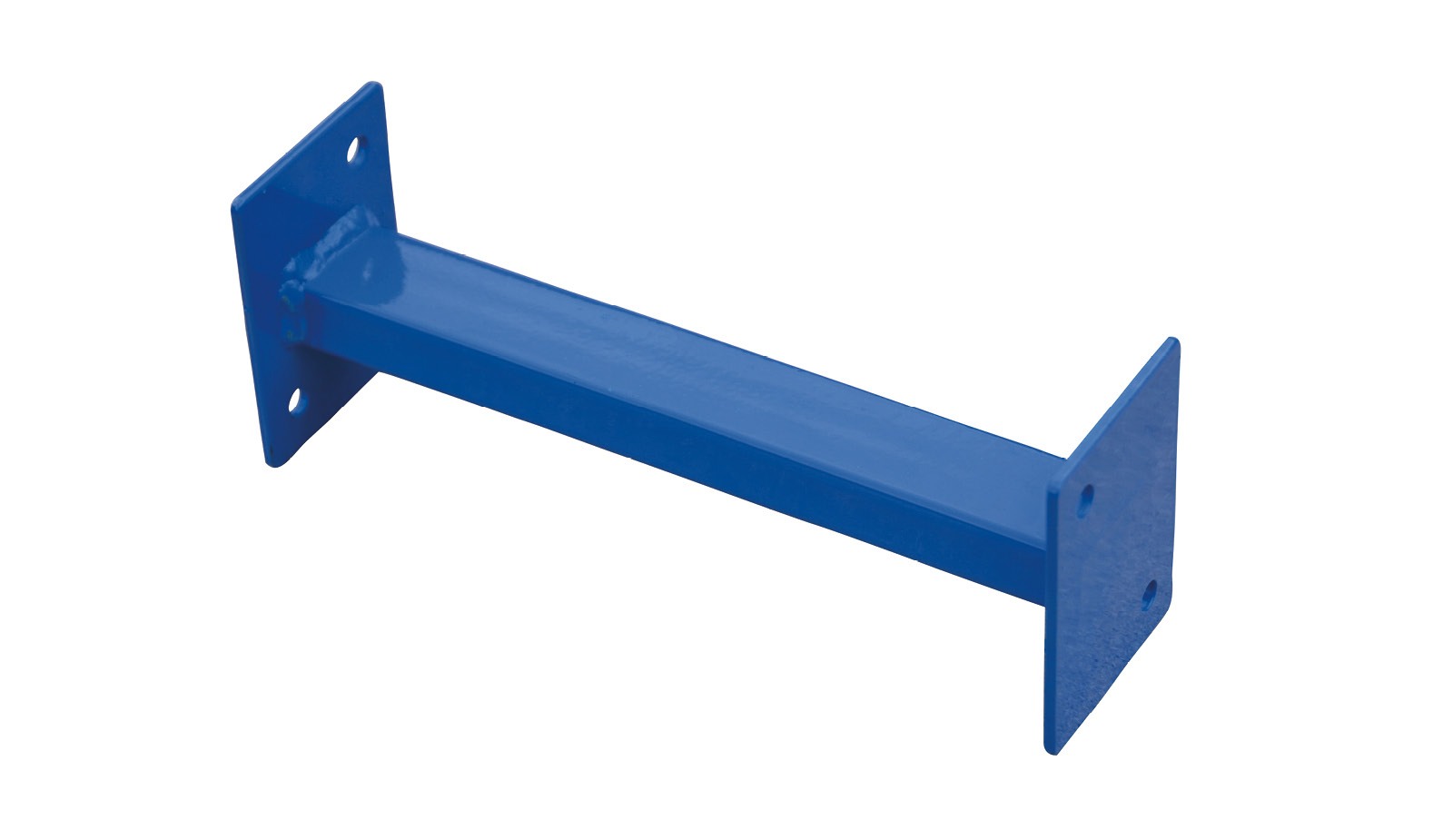

Neste caso, faz sentido ligar as estantes com a ajuda de espaçadores, de modo a alinhá-las correctamente e a gerar estabilidade adicional.
Para evitar que a palete traseira seja empurrada para fora quando carregada, recomendamos a instalação de batentes de passagem num dos lados da fila de estantes duplas.

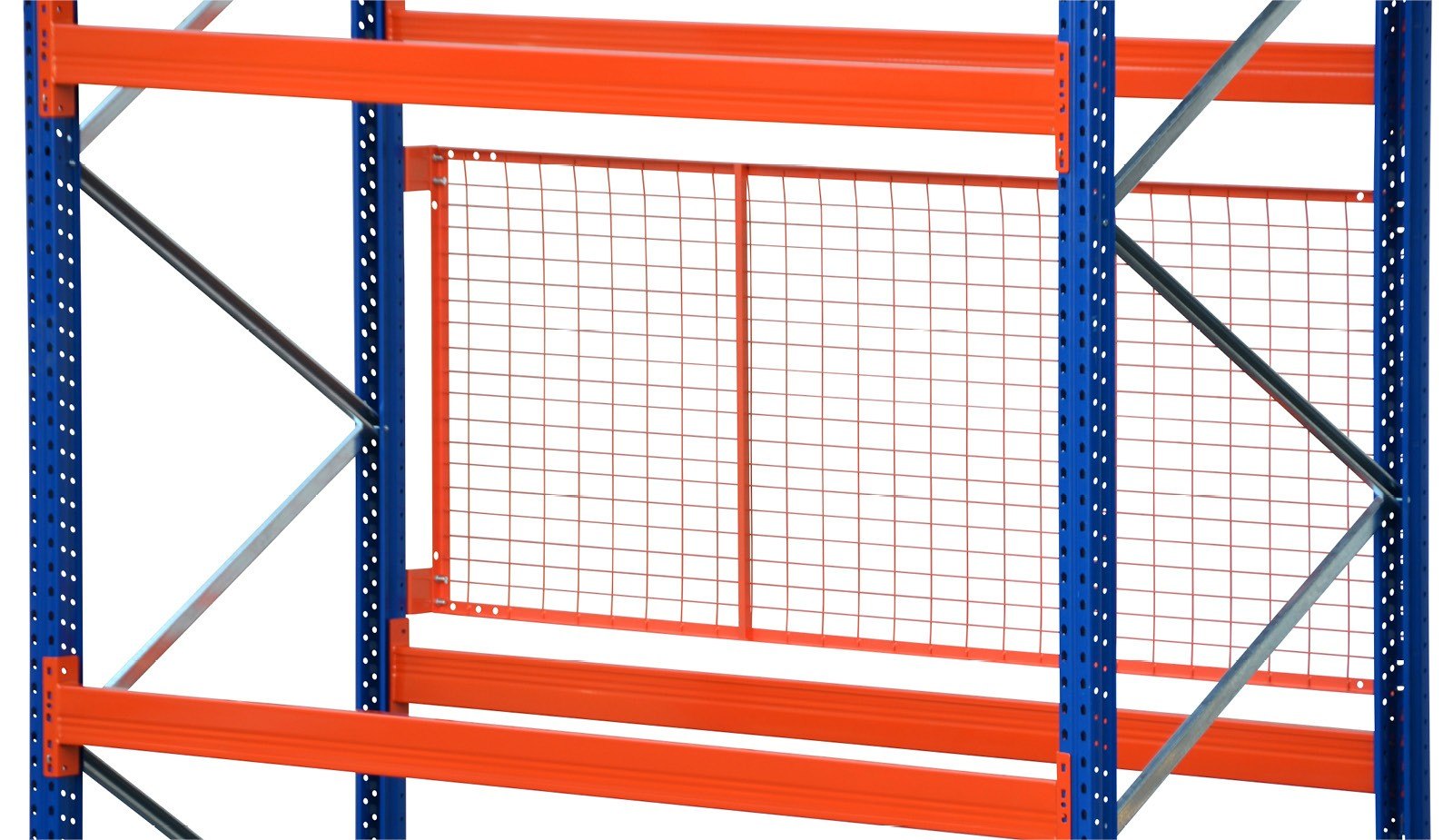

Batentes de passagem
A protecção de passagem impede o deslocamento ou a queda involuntária das paletes para a retaguarda.
As placas de aparafusamento, bem como os parafusos para fixação ao sistema de estantes, estão incluídos no preço e podem ser fornecidos compatíveis com todos os sistemas de estantes de paletes comuns.
A protecção de passagem faz parte dos acessórios de segurança relevantes para as estantes de paletes. Estas protecções são instaladas nas partes laterais das estantes não destinadas a cargas e descargas. São exigidas por lei em caso de circulação de pessoas por detrás das estantes ou de estantes paralelas.
Regulamentação segundo a norma DIN EN 15635 e DGUV 108-007

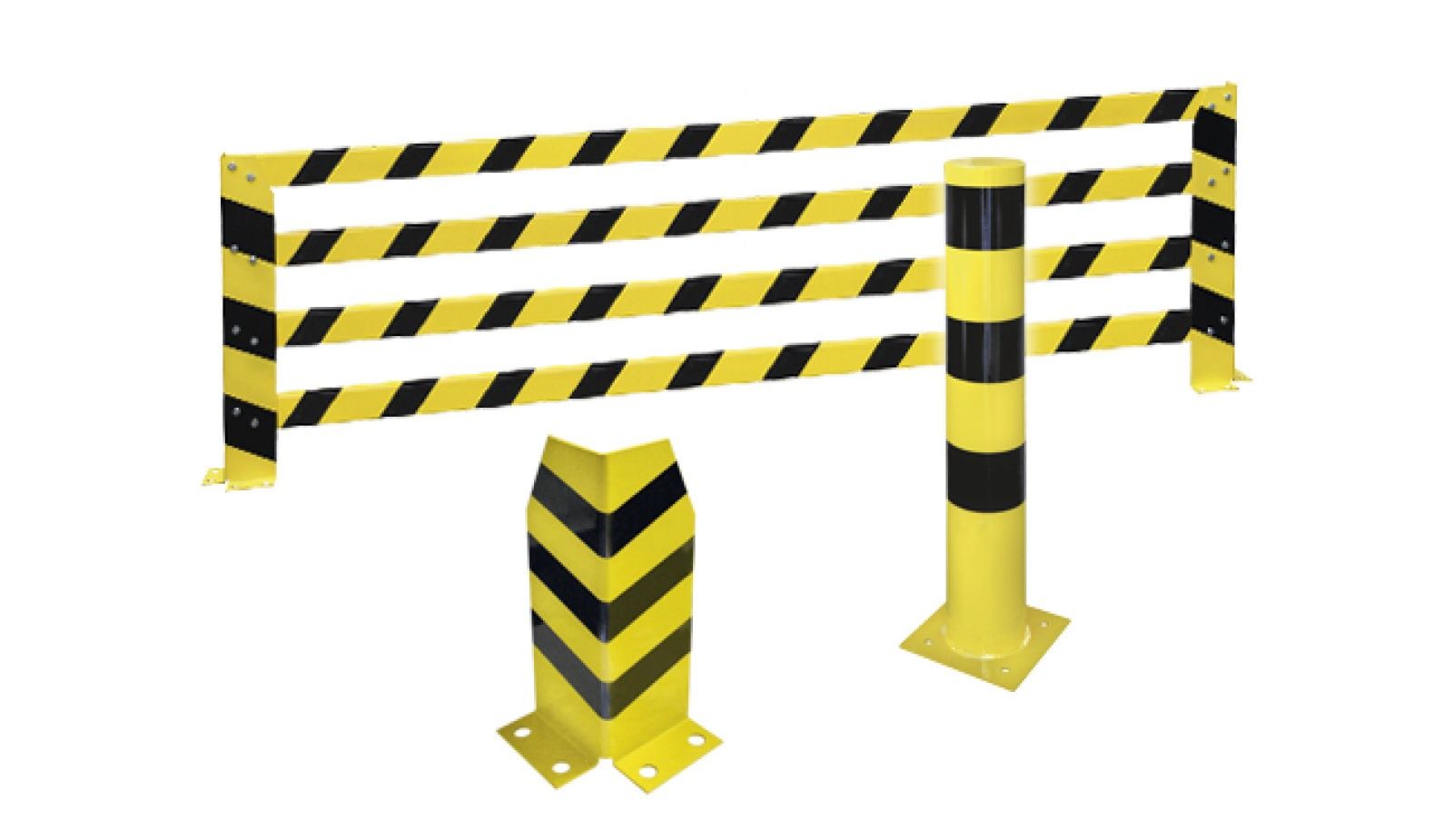

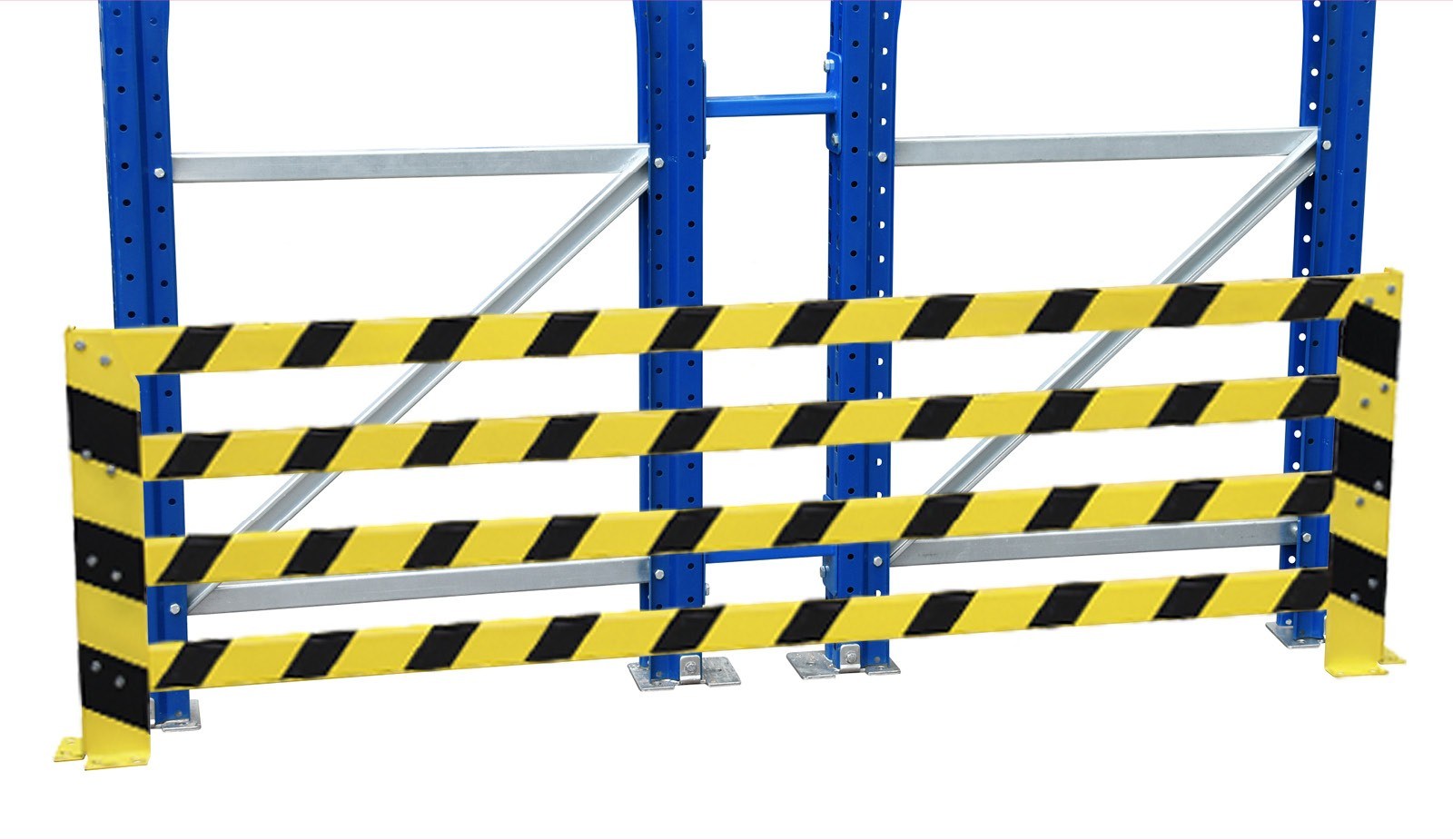

Protecção contra colisão para sistemas de estantes
Protecção contra colisão para evitar possíveis danos na vertical das estantes.
As zonas de canto com tráfego de empilhadores devem estar equipadas com protecção contra colisão de acordo com a norma DIN EN 15365 e DGUV 108-007.
A nossa protecção contra colisão é testada e certificada de acordo com a norma DGUV 108-007 (anteriormente BGR234).
Cada protecção contra colisão é fornecida com quatro parafusos de ancoragem M12x100mm para fixação ao chão.

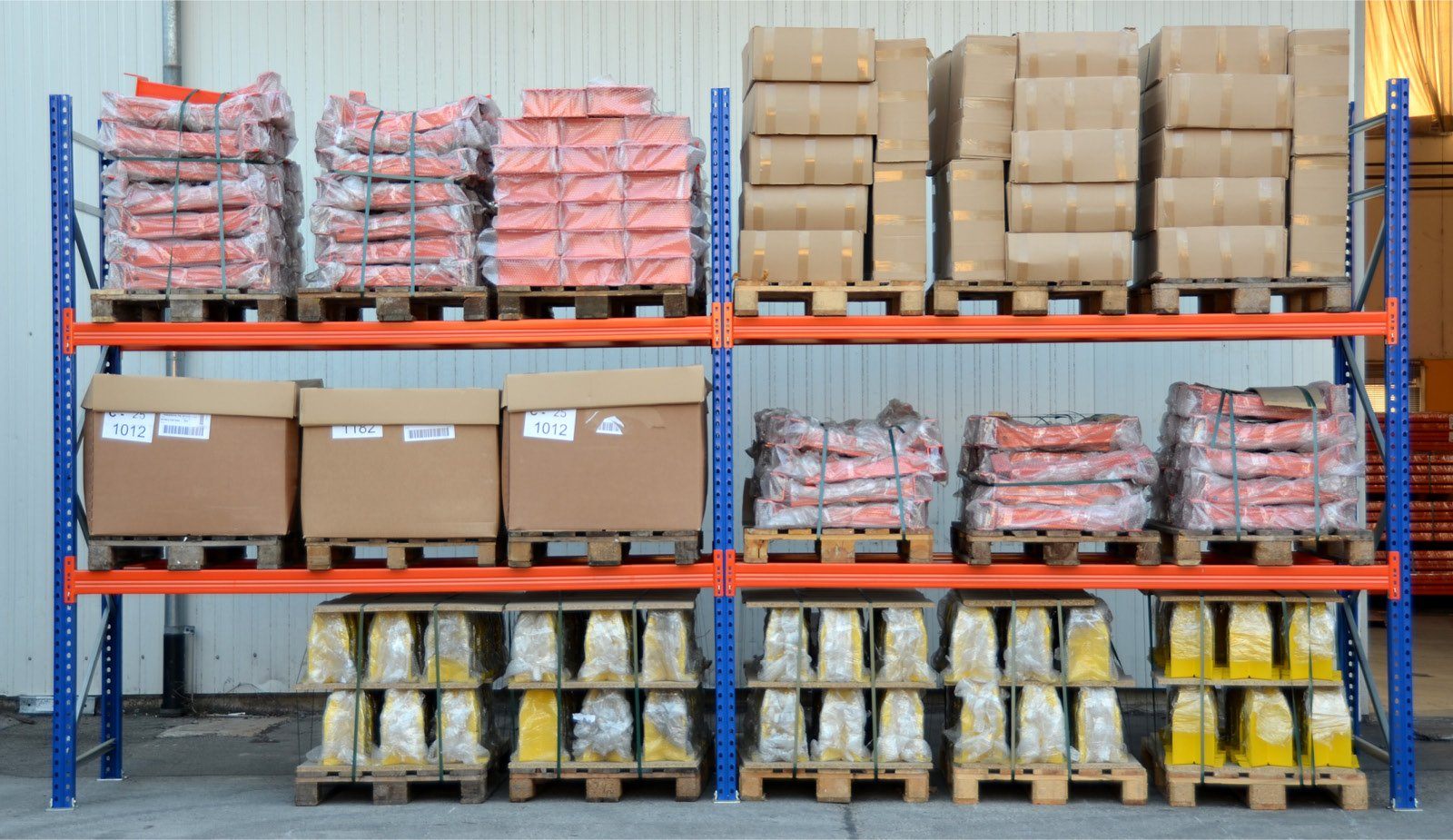

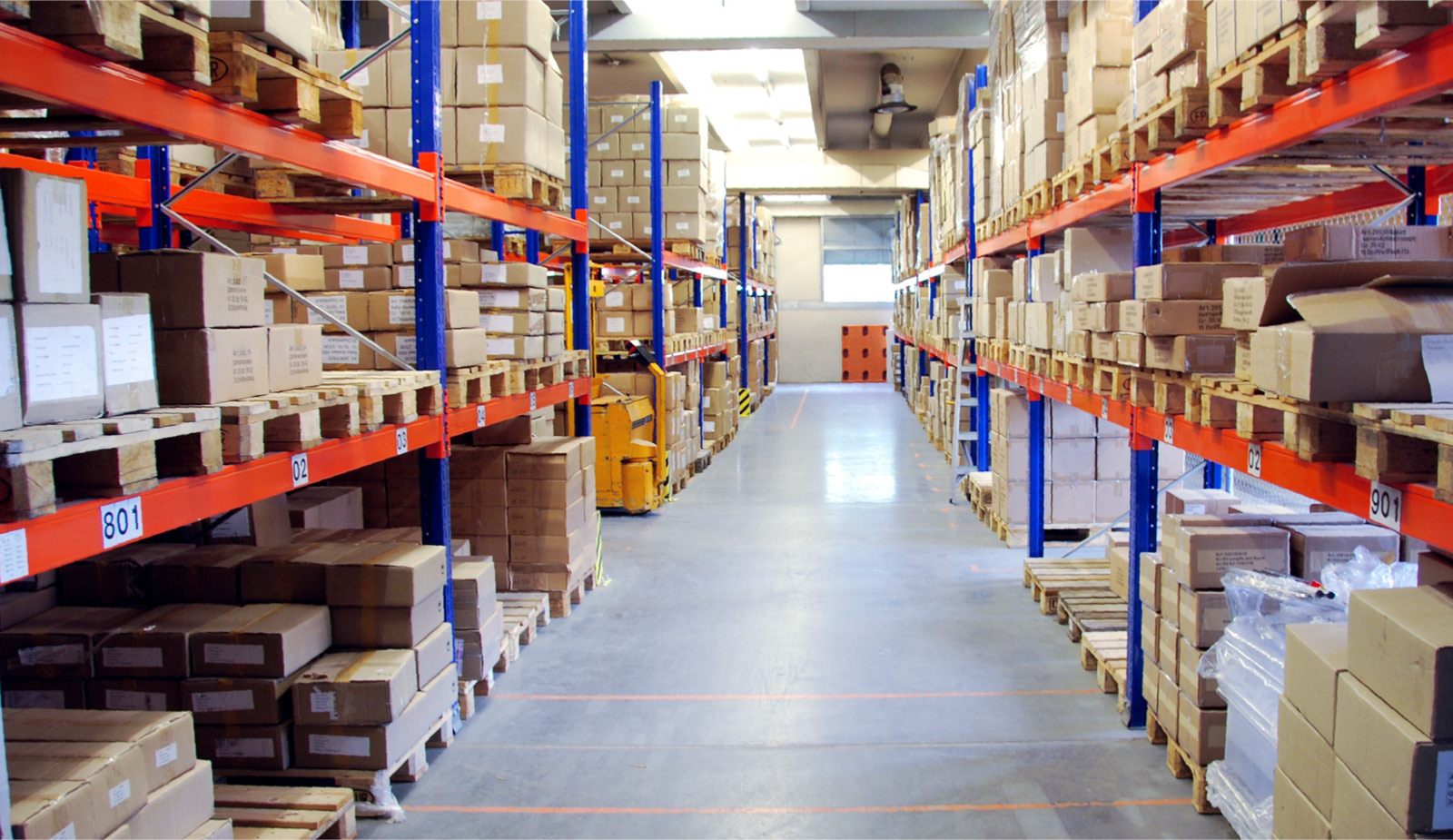

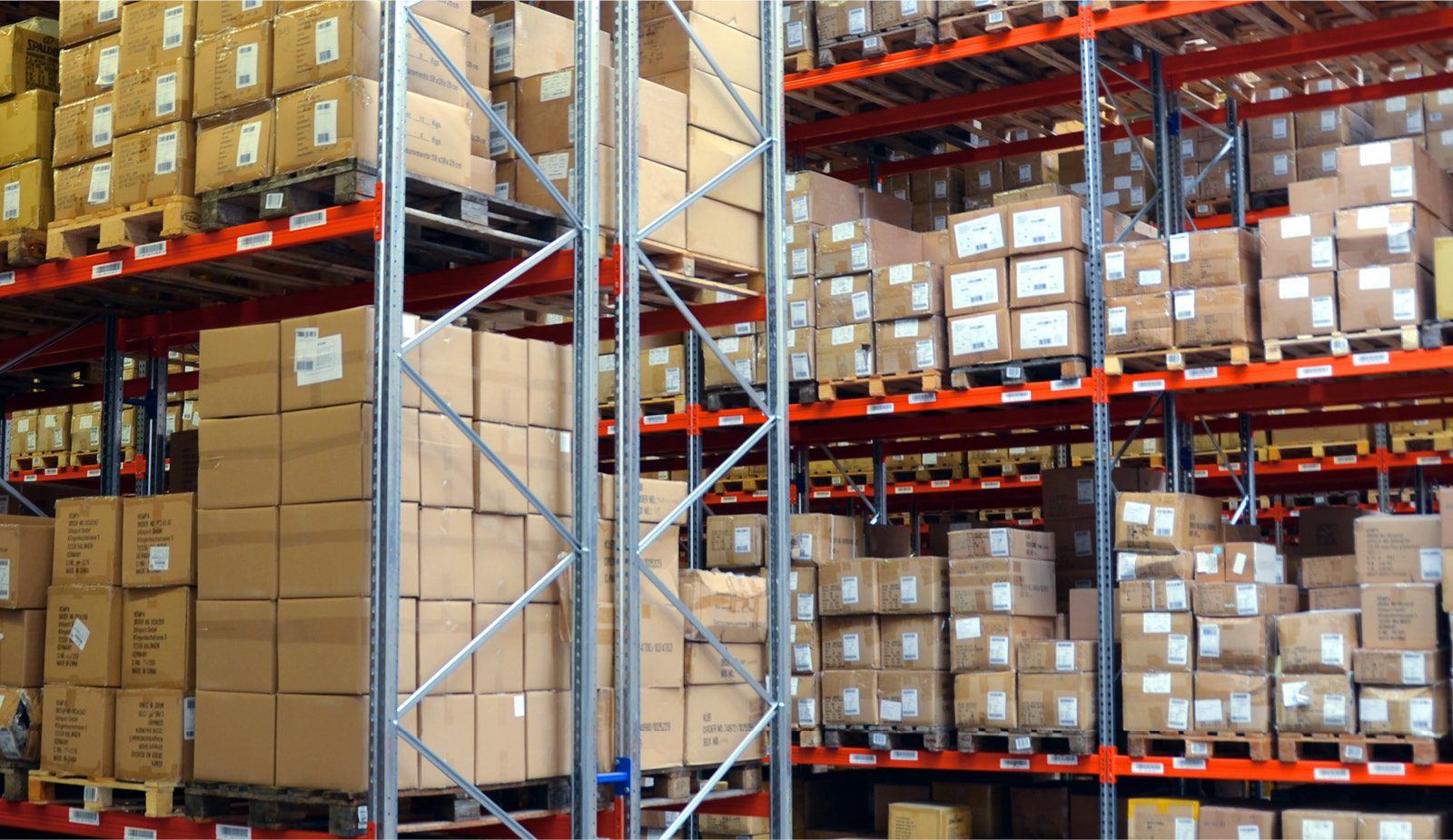

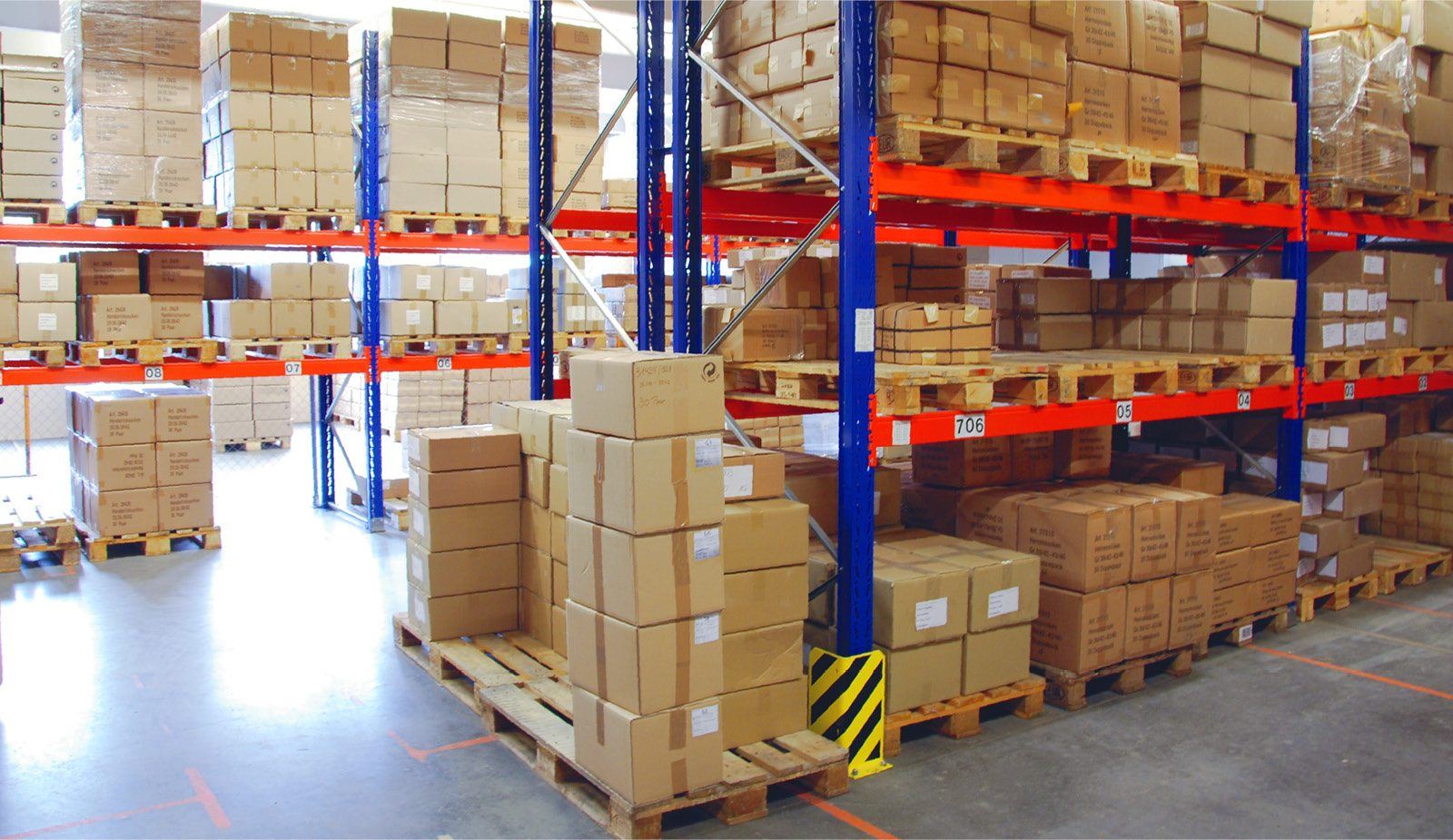

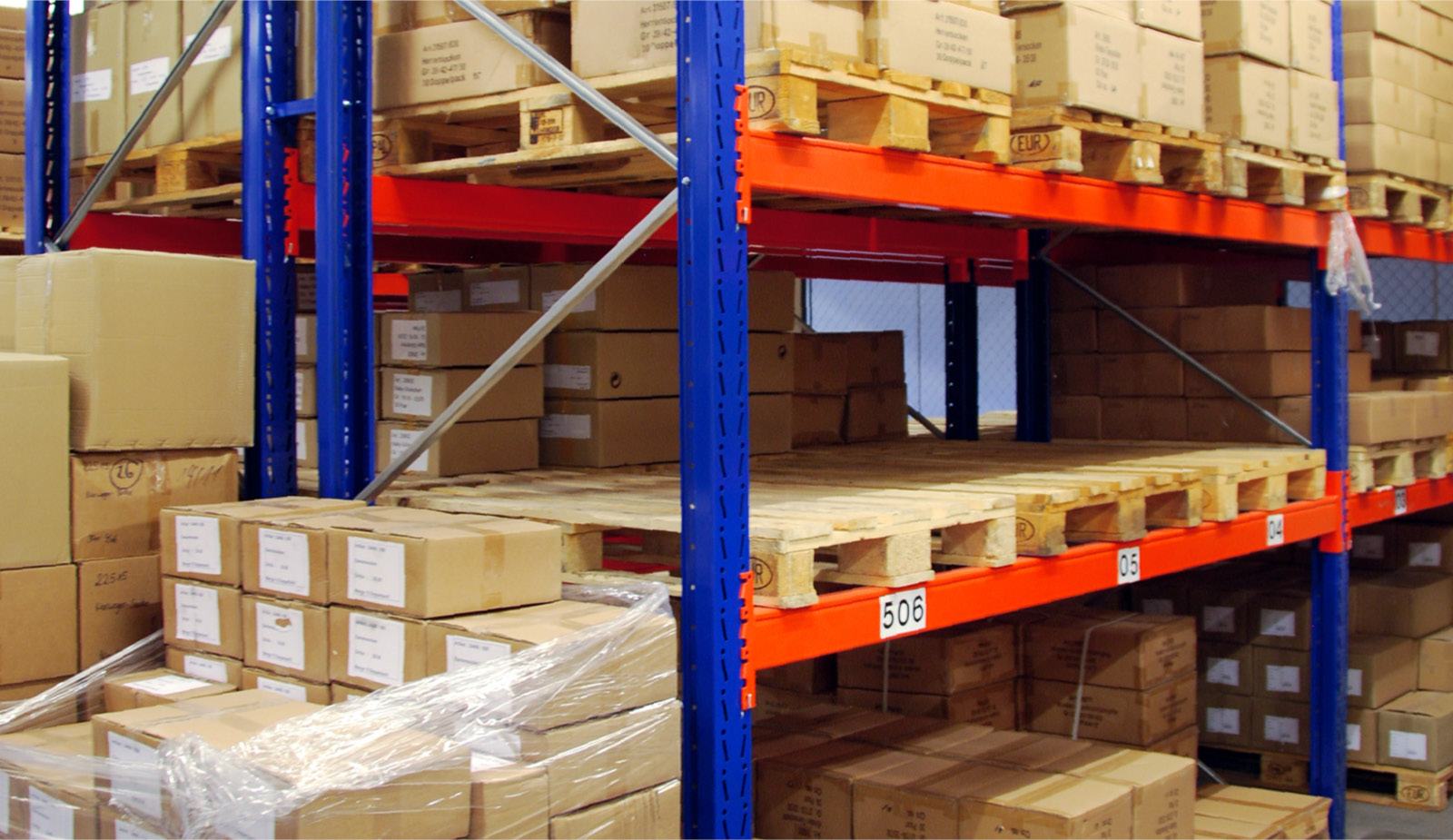

Exemplos de aplicação
Acessórios - adequados para PR9000
Tecnologia de armazenamento de paletes da TOPREGAL
Só vendemos estantes para paletes novas que tenham sido testadas de acordo com a norma DIN EN 15512 e que cumpram todos os requisitos legais.

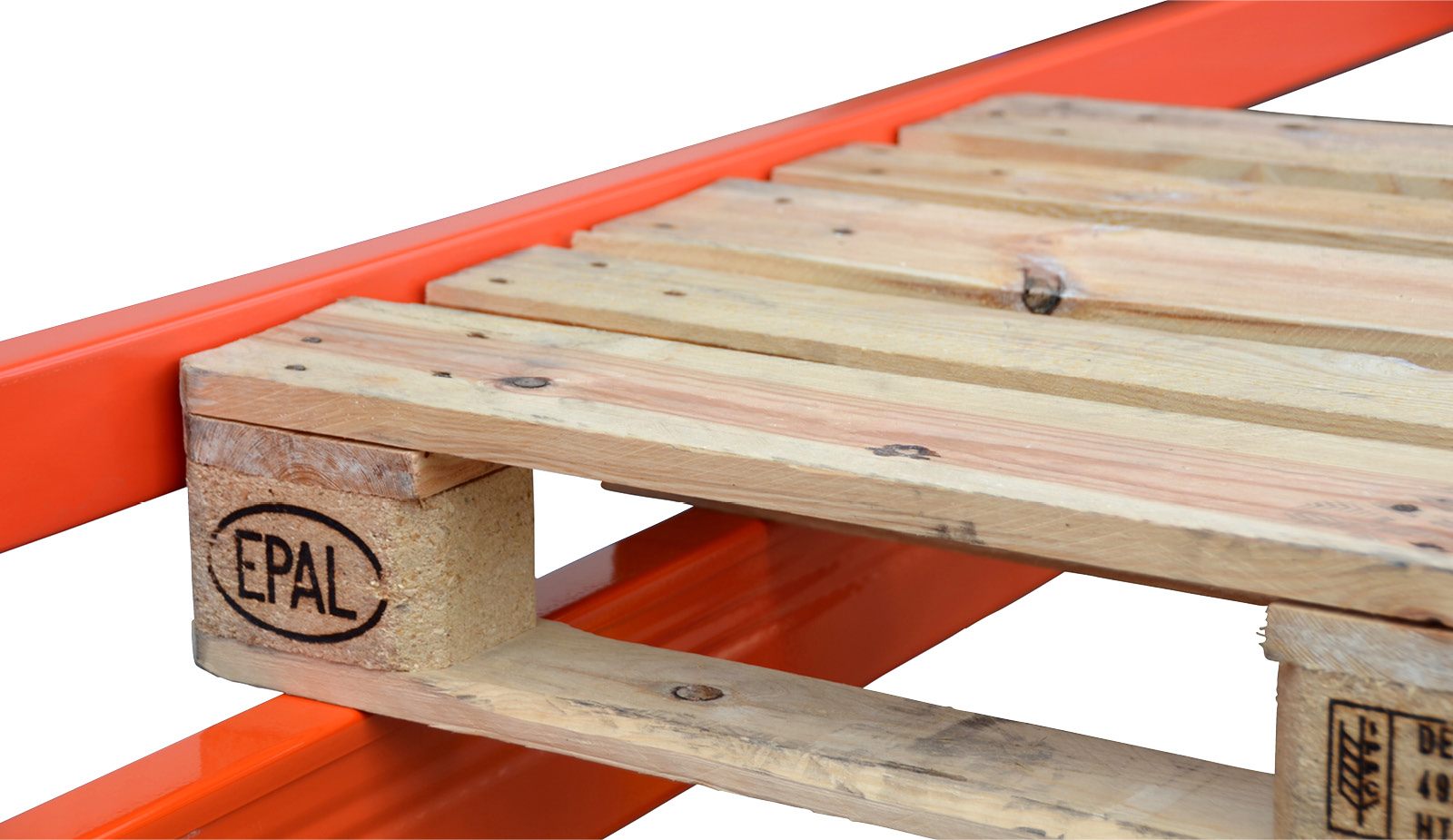

As estantes para paletes são constituídas por montantes (incluindo contraventamentos, Fuplatten) e travessas sobre as quais são armazenadas as mercadorias. As travessas, revestidas a pó cor-de-laranja puro RAL 2004, são simplesmente encaixadas nos montantes das estantes para paletes e fixadas com cavilhas de segurança. A altura das travessas pode ser ajustada individualmente em incrementos de 80 mm. A capacidade de carga por palete Euro é de 1000 kg - o que corresponde a uma carga de prateleira de 3000 kg (capacidade de carga por nível). Na nossa gama standard, temos travessas para estantes de paletes com 180 cm (para 2 paletes Euro), 270 cm (para 3 paletes Euro) e 360 cm (para 4 paletes Euro). Outros comprimentos de cais estão disponíveis mediante pedido.Os montantes das estantes para paletes, revestidos a pó em azul sinal RAL 5005, são constituídos por um perfil vertical dianteiro e traseiro, que são aparafusados entre si pelas travessas e diagonais aparafusadas, bem como por 2 placas de pés galvanizadas, que são fixadas com parafusos de ancoragem aparafusadas ao chão. A profundidade padrão dos montantes das estantes para paletes é de 110 cm. Esta profundidade é utilizada para o armazenamento longitudinal de paletes Euro. No entanto, também oferecemos uma profundidade de 80 cm para as nossas estantes de paletes, por exemplo, para armazenar paletes descartáveis ou outras mercadorias. A carga do compartimento (capacidade de carga entre 2 montantes) é de 9000 kg. Temos alturas de 200cm - 550cm na nossa gama standard. A pedido, também oferecemos estantes para paletes até uma altura de 7,5 m, que também podem ser fornecidas com cargas de compartimento mais elevadas, mediante pedido.
As estantes para paletes com suportes de grelha ou prateleiras de aglomerado também se encontram nas nossas ofertas completas e podem ser seleccionadas através do configurador. Na secçãocomponentes para estantes de paletestambém é possível acrescentar grelhas individuais , prateleiras de madeira ou prateleiras de aço para personalizar as suas estantes individualmente. As placas de carga legalmente exigidas estão sempre incluídas no preço e no âmbito do fornecimento. Todos os materiais de montagem necessários para uma montagem correcta, tais como chumbadores de parafusos para fixação ao solo, pinos de bloqueio para fixar as travessas, parafusosparafusos, porcas, anilhas, etc. também estão incluídos no preço.
Todas as ofertas de estantes para paletes completas estão em stock e serão normalmente entregues no prazo de 1-3 dias úteis após a recepção da sua encomenda.
O nosso armazém central podemos garantir uma rápidaexpedição da mercadoria pode serEm Acessórios para estantes de paletes, encontrará também uma gama completa de acessórios relevantes para a segurança. Graças a este tipo de estantes flexíveis, é possível ampliar as estantes em qualquer altura com componentes de estantes individuais e adaptá-las às suas necessidades.
Se necessitar de outras capacidades de carga ou dimensões, contacte-nos!
